Opis produktu

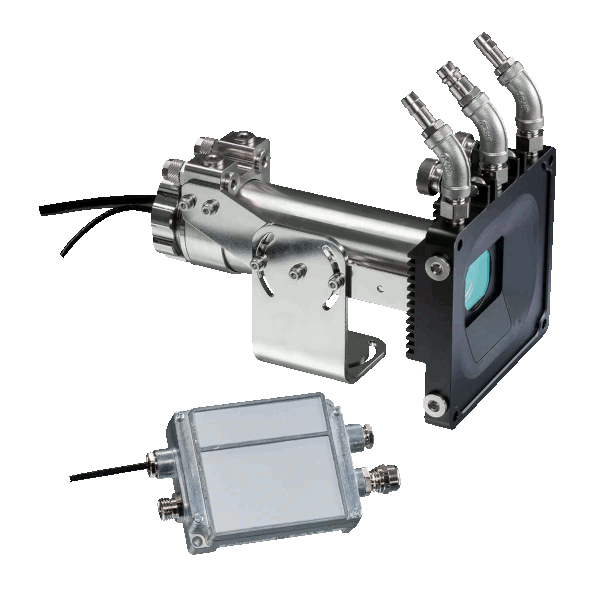

Zestaw termowizyjny pieca to system oparty na kamerze termowizyjnej, przeznaczony do montażu naściennego na piecach, składający się z:
- kamery termowizyjnej Xi 1M
- obudowy chłodzonej wodą
- laminarnego przedmuchu optyki z oknem ochronnym
- przemysłowego interfejsu procesowego

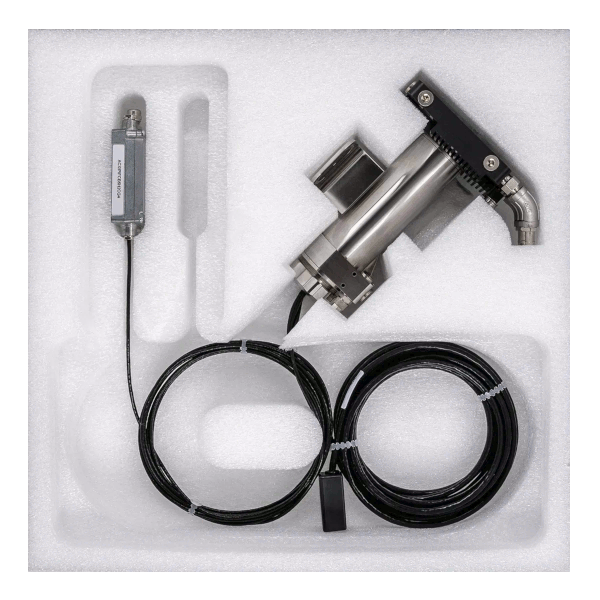

Zaprojektowany do pracy w temperaturach otoczenia do 250°C, ten solidny system zapewnia niezawodną pracę kamery w ekstremalnych warunkach cieplnych. Obudowa została zaprojektowana z zalecanym natężeniem przepływu wody 1-5 litrów na minutę, przy użyciu wody o temperaturze poniżej 30°C. Ten wydajny mechanizm chłodzenia skutecznie zapobiega przegrzaniu kamery termowizyjnej, zapewniając tym samym integralność pomiarów temperatury. Laminarny kołnierz przedmuchu powietrza, który może być również chłodzony wodą, jest szczególnie przydatny w środowiskach o dużym zapyleniu, zadymieniu lub oparach, ponieważ chroni obiektyw kamery przed zanieczyszczeniami. Dodatkowo, kierunek przepływu powietrza w przedmuchu można regulować między laminarną kurtyną powietrzną równoległą do obiektywu a prostopadłym kierunkiem przepływu powietrza. Może to być bardzo przydatne, zwłaszcza w instalacjach, w których efekt komina gorącego powietrza może powodować problemy z przegrzewaniem się kamery lub obiektywu. Zestaw Xi 1M FP jest dostarczany w formie gotowej do montażu w dedykowanym pudełku, ale oferuje również kilka opcji konfiguracji, aby zapewnić optymalne dopasowanie.
Obudowa została zaprojektowana z zalecanym natężeniem przepływu wody wynoszącym 1…5 litrów na minutę, przy użyciu wody o temperaturze poniżej 30°C. Ten wydajny mechanizm chłodzenia skutecznie zapobiega przegrzaniu kamery termowizyjnej, zapewniając tym samym integralność pomiarów temperatury. Laminarny nadmuch powietrza, który może być również chłodzony cieczą, jest szczególnie przydatny w środowiskach o dużym zapyleniu, zadymieniu lub oparach, ponieważ chroni obiektyw kamery przed zanieczyszczeniami. Dodatkowo, kierunek przepływu powietrza w przedmuchu można regulować między laminarną kurtyną powietrza równoległą do obiektywu a prostopadłym kierunkiem przepływu powietrza. Może to być bardzo przydatne, szczególnie w instalacjach, w których efekt komina gorącego powietrza może powodować problemy z przegrzewaniem się kamery lub obiektywu. Niezależnie od tego, czy chodzi o ciągły monitoring, czy inne zastosowania wysokotemperaturowe, zestaw zapewnia niezbędną ochronę i chłodzenie, aby kamera działała optymalnie. Pakiet Xi 1M FP jest dostarczany wstępnie zmontowany w dedykowanym pudełku, ale oferuje również kilka opcji konfiguracji, aby zapewnić najlepsze dopasowanie.
Klienci mogą wybierać między kablami wysokotemperaturowymi o długości od 5 do 10 metrów, odpowiednimi do pracy w temperaturach do 250°C. Dostępne są różne rodzaje optyki, od obiektywów szerokokątnych po teleobiektywy. Standardowy, skalibrowany zakres temperatur obejmuje od 450…1800°C bez żadnych podzakresów. To ogromna zaleta, szczególnie w procesach obróbki cieplnej lub zastosowaniach metalurgicznych. Kable Ethernet oferują opcjonalnie funkcję PoE, a alternatywnie do standardowego kabla wejściowego i wyjściowego można wybrać przemysłowy interfejs procesowy – oferujący więcej wyjść analogowych i alarmowych oraz dodatkowy przekaźnik bezpieczeństwa.
Dostępne modele
| MODEL | Xi1M FP 7°x5° | Xi1M FP 14°x10° | Xi1M FP 28°x21° | Xi1M FP 7°x5° CF |
| Optyka | 7°x5° | 14°x10° | 28°x21° | 7°x5° CF |
| Ogniskowa f [mm] | 50 | 25 | 12 | 2.8 |
| Jasnośc obiektywu F | 2.8 | 1.8 | 2 | 2.8 |
| Rodzielczość optyczna | 806:1 | 401:1 | 195:1 | 830:1 |
| Odległośc minimalna | 800 mm | 300 mm | 300 mm | 500 mm |
| Chwilowe pole widzenia (IFOV) | 0.3 mm | 0.5 mm | 0.7 mm | 0.1 mm |
| Min. pomiarowe pole widzenia (MFOV) | 1.2 mm | 2 mm | 2.8 mm | 0.4 mm |
| Kod zamawiania | OPTXI1MFPO7SFT1EIC5 | OPTXI1MFPO14T1EIC5 | OPTXI1MFPO28T1EIC5 | OPTXI1MFPO7CFT1EIC5 |
Dane techniczne
| Detektor | CMOS |
| Rozdzielczość matrycy | 396x300 px |
| Raster matrycy | 15 µm |
| Pasmo | 0.8…1.1 µm |
| Filtr optyczny | Brak |
| Częstotliwość ramki | 20 Hz @ 396×300 px, Ethernet 20 Hz @ 396 x 8 px, Ethernet 500 Hz @ 396x1 px, Ethernet, tryb autonom., skanowanie liniowe |
| Rozdzielczość optyczna | Patrz tabela modeli |
| Kąt widzenia | Patrz tabela modeli |
| Ogniskowa (f) | Patrz tabela modeli |
| Jasność obiektywu (F) | Patrz tabela modeli |
| Odległość minimalna | Patrz tabela modeli |
| Wymienny obiektyw | Nie |
| Zakres pomiarowy | 500…1800°C (20Hz) 550…1800°C (500Hz) [*1] |
| Dokładność | ±1% odczytu (temperatura obiektu <1400°C) ±2% odczytu (temperatura obiektu <1600°C) |
| Chwilowe pole widzenia IFOV (1x1 px) | Patrz tabela modeli |
| Minimalne mierzalne pole widzenia MFOV | Patrz tabela modeli |
| Wielkość pola MFOV | 4x4 px |
| Czas stabilizacji termicznej | 10 min |
| Emisyjność / przepuszalność / współcz. odbicia | 0.100…1.100 |
| Interfejsy |
|
| Protokoły komunikacyjne |
|
| Kompatybilne oprogramowanie |
|
| We./wy. bezpośrednie |
|
| We./wy. opcjonalne (izolowany galwanicznie interfejs PIF) |
|
| Długość kabla | Ethernet / I/O / PIF: 5 m, 10 m (max. 250°C) |
| Konfiguracja | PIX Connect |
| Działanie | Autonomiczne i/lub wspomagane komputerem |
| Wymiary | 220x200x140 mm |
| Masa | 2.6 kg |
| Materiał obudowy | Stal kwasoodporna |
| Temperatura pracy | 0…250°C (chłodzenie wodne) |
| Temperatura przechowywania | 0…50°C |
| Wilgotność względna | 10…95%, bez kondensacji |
| Stopień ochrony | IP67 |
| Kompatybilność EMC | Dyrektywa 2014/30/UE |
| Odporność na wibracje | IEC 60068-2-6 (sinusoidalne) / IEC 60068-2-64 (szerokopasmowe) |
| Odporność na wstrząsy | IEC 60068-2-27 (25G i 50G) |
| Zgodność z przepisami | CE, RoHS, UKCA |
| Napięcie zasilania | PoE lub 8…30 VDC |
| Pobór mocy | max. 2.5 W |
| Przypisy | 1) Początek zakresu dla wersji z obiektywem 50 mm wzrasta do 525°C dla trybu 20Hz i 575°C dla trybu 500 Hz 2) Bezpośrednie I/O są niedostępne przy używaniu interfejsu RS485 |
