System monitoringu PI 640 CM

Zapewnienie nieprzerwanej pracy sieci dystrybucyjnych jest niezbędne do utrzymania zasobów i infrastruktury przemysłowej. Przedsiębiorstwa energetyczne zmagają się z ogromną presją wynikającą ze starzejącej się infrastruktury i rosnącego zapotrzebowania na niedrogą energię, co obciąża stacje elektroenergetyczne i sieci elektroenergetyczne, zwiększając ryzyko kosztownych i uciążliwych spadki napięcia i przerwy w dostawie energii. Skuteczne rozwiązania w zakresie monitorowania instalacji modernizacyjnych są niezbędne, aby zapobiegać awariom, zwiększać wydajność, utrzymywać niezawodność i zarządzać kosztami.

Zrozumienie sposobu rozprowadzania ciepła w elementach stacji elektroenergetycznej ma kluczowe znaczenie. Rezystancja elektryczna powoduje, że elementy te z czasem ulegają degradacji, czasami gwałtownie. Prąd elektryczny przepływający przez te zdegradowane części generuje ciepło. Technologia termowizyjna pozwala na wizualizację tych problemów, umożliwiając wczesne wykrywanie potencjalnych awarii. Jednak przedsiębiorstwa energetyczne coraz częściej przekonują się, że ręczne skanowanie w podczerwieni jest niewystarczające do ciągłego monitorowania krytycznych elementów stacji elektroenergetycznej. Rozmieszczanie termografów w każdej stacji elektroenergetycznej, zwłaszcza w okresach szczytowego obciążenia, kiedy problemy są najbardziej prawdopodobne, jest niepraktyczne.

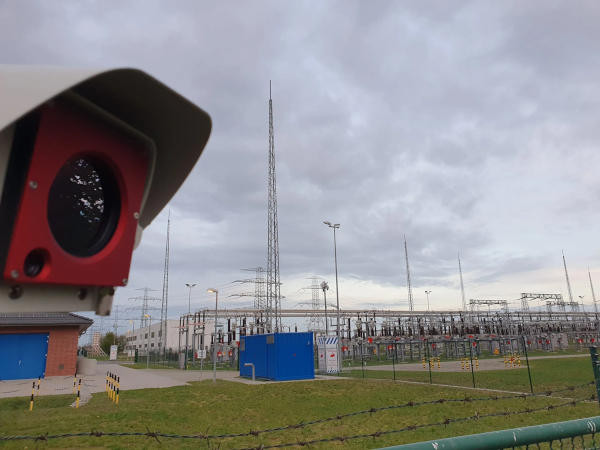

Kamery termowizyjne, jako element strategii konserwacji zapobiegawczej, mogą wykrywać problemy w zakładach elektroenergetycznych, zanim się nasilą, kontrolując w ten sposób koszty. Awarie w newralgicznych podstacjach, takie jak przegrzewające się transformatory, mogą mieć katastrofalne skutki. Stacjonarne kamery termowizyjne zapewniają całodobowy monitoring kluczowych podzespołów, identyfikując oznaki zużycia lub potencjalne awarie w wyniku zmian temperatury. Wcześniej powszechne stosowanie kamer termowizyjnych było utrudnione ze względu na wysokie koszty.

Innym zastosowaniem jest wczesne wykrywanie pożarów w środowiskach zewnętrznych, takich jak papiernie, tartaki, elektrownie na biomasę, złomownie i zakłady recyklingu odpadów, gdzie ryzyko pożaru jest szczególnie wysokie. Roczne straty finansowe spowodowane pożarami w tych miejscach są znaczne ze względu na niewystarczające systemy wczesnego wykrywania. Kamery termowizyjne są bardzo skuteczne w monitorowaniu rozległych obszarów, zapewniając wczesne ostrzeżenia, które są niezbędne do wdrożenia planów awaryjnych na wypadek pożaru.

W środowiskach przemysłowych często wymagany jest monitoring urządzeń i wczesne wykrywanie pożarów w ekstremalnych temperaturach. Na przykład, systemy przenośników transportujących węgiel lub zrębki w zimnym klimacie są narażone na przegrzanie łożysk, co może zagrozić pracy i zwiększyć zagrożenie pożarowe. W przetwórstwie zrębków tarcie może generować iskry, powodując pożary w zakładach produkujących pulpę drzewną. Dodatkowo, duże stosy rozkładającej się ściółki lub biomasy mogą ulec samozapłonowi, stwarzając poważne zagrożenie dla pobliskich fabryk lub obszarów mieszkalnych.

Zestaw PI 640i CM spełnia potrzebę ciągłego monitoringu w tych wymagających warunkach. Zestaw zawiera wszystkie niezbędne komponenty do efektywnego monitorowania urządzeń i zagrożenia pożarowego, zapewniając wczesne alarmy w przypadku wykrycia przegrzania lub zagrożenia pożarowego. Zestaw zawiera kamerę na podczerwień, obudowę zewnętrzną z grzałką i wentylatorem, przednią szybę z odpowietrznikiem, kamerę wideo o wysokiej rozdzielczości oraz serwer USB Gigabit do transmisji wideo na duże odległości.

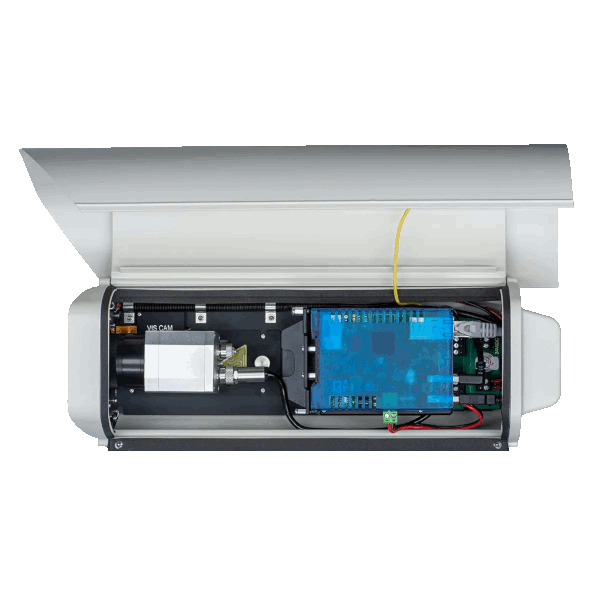

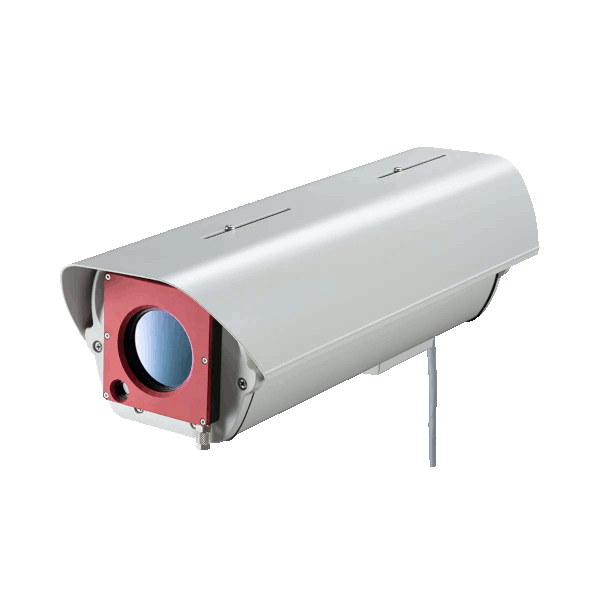

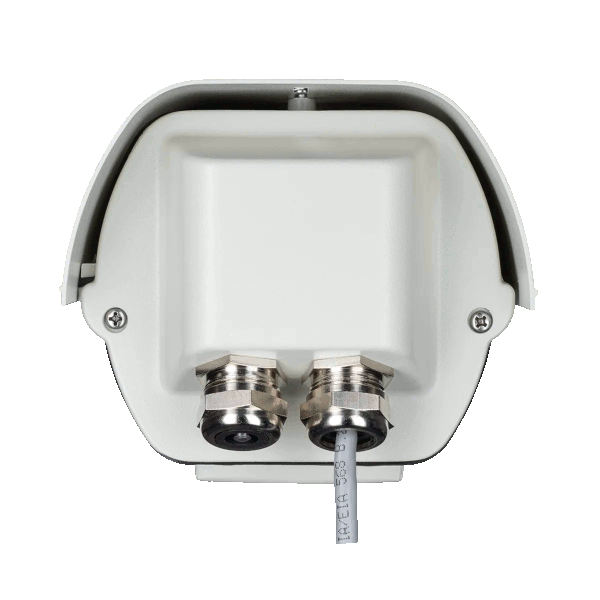

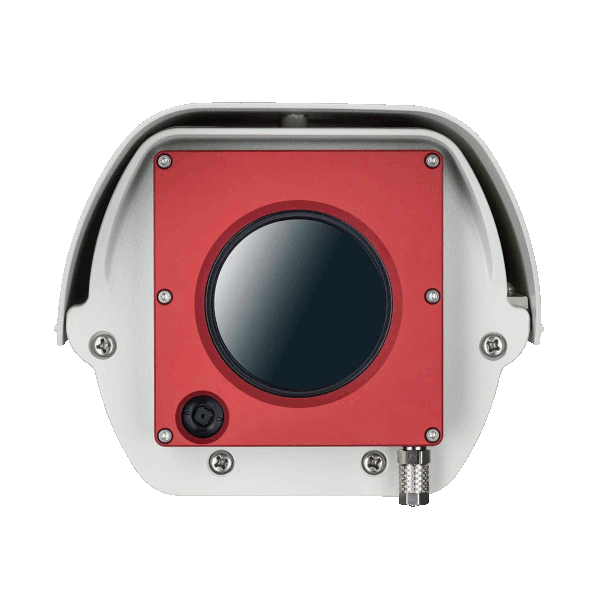

Zestaw PI 640i CM zawiera kamerę termowizyjną PI 640i, kamerę światła widzialnego oraz serwer USB HT, wszystkie wstępnie zmontowane w obudowie zewnętrznej z uchwytem ściennym. Zmodernizowana obudowa Optris, wyposażona we wbudowaną grzałkę i wentylator, umożliwia pracę w zakresie temperatury -40…50°C bez obniżania dokładności pomiaru.

Dzięki częstotliwości odświeżania 32 Hz i rozdzielczości 640 x 480 pikseli, PI 640i może wykrywać nawet najmniejsze różnice temperatur, dzięki rozdzielczości termicznej 40 mK. Kamera HD VIS, oferująca rozdzielczość 1280 x 720 pikseli, częstotliwość odświeżania 30 Hz i pole widzenia 65°, usprawnia łączone monitorowanie stanu termicznego i wizualnego oraz wczesne wykrywanie pożaru.
Zestaw PI 640i CM zapewnia znaczne oszczędności w porównaniu z instalacjami niestandardowymi, dzięki zintegrowaniu tych elementów w jednym, ekonomicznym pakiecie. Zwiększa bezpieczeństwo pożarowe, umożliwiając monitorowanie większej liczby obszarów z wielu lokalizacji. Jego przystępna cena zapewnia kompleksowy zasięg i skuteczniejsze rozwiązania wczesnego wykrywania pożaru.

Zaawansowana strategia detekcji modułu PI 640i CM precyzyjnie lokalizuje punkty zapalne, wykorzystując każdy piksel kamery termowizyjnej o wysokiej rozdzielczości 640 x 480. Szybkie procesory modułu PI 640i stale skanują pole widzenia w poszukiwaniu temperatur przekraczających zadane progi. Port interfejsu procesowego kamery termowizyjnej może wysyłać sygnały alarmowe do zewnętrznych urządzeń sterujących lub systemów tryskaczowych. Dodatkowe moduły można dodać, aby ustawić temperatury alarmu pożarowego dla różnych widoków kamery, co dodatkowo zwiększa możliwości systemu w zakresie wykrywania i reagowania na potencjalne zagrożenia pożarowe.

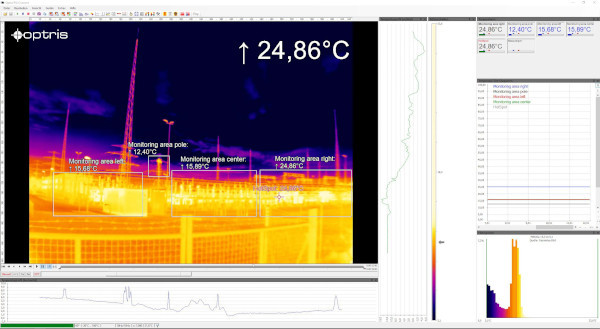

System obsługuje również przesyłanie obrazów termowizyjnych i wideo o wysokiej rozdzielczości do komputera w sterowni wyposażonego w oprogramowanie PIX Connect. Oprogramowanie może wyświetlać wiele obrazów z różnych lokalizacji, umożliwiając analizę obrazu termowizyjnego w czasie rzeczywistym w celu identyfikacji fałszywych alarmów, takich jak rury wydechowe czy odbicia światła słonecznego, zapobiegając niepotrzebnym aktywizacjom systemów przeciwpożarowych lub ewakuacjom.

Zaprojektowany i wyprodukowany w Niemczech, moduł PI 640i CM to kompleksowe i niedrogie rozwiązanie do wczesnego wykrywania pożaru. Globalne wsparcie inżynieryjne zapewnia skuteczną instalację i eksploatację w różnych zastosowaniach przemysłowych. Niezawodność, przystępna cena i zaawansowane funkcje pakietu PI 640i CM sprawiają, że jest to idealny wybór dla przedsiębiorstw energetycznych, które chcą rozszerzyć swoje możliwości ciągłego, długoterminowego monitorowania.

Zapewnienie nieprzerwanej pracy sieci dystrybucyjnych jest niezbędne do utrzymania zasobów i infrastruktury przemysłowej. Przedsiębiorstwa energetyczne zmagają się z ogromną presją wynikającą ze starzejącej się infrastruktury i rosnącego zapotrzebowania na niedrogą energię, co obciąża podstacje i sieci, zwiększając ryzyko kosztownych i uciążliwych spadki napięcia i przerwy w dostawie energii. Skuteczne rozwiązania monitorujące instalacje modernizacyjne są niezbędne, aby zapobiegać awariom, zwiększać przepustowość, utrzymywać niezawodność i zarządzać kosztami.

Zrozumienie sposobu rozprowadzania ciepła w elementach podstacji ma kluczowe znaczenie. Rezystancja elektryczna powoduje, że elementy te z czasem ulegają degradacji, czasami gwałtownie. Prąd elektryczny przepływający przez te zdegradowane części generuje ciepło. Technologia obrazowania termicznego pozwala na wizualizację tych problemów, umożliwiając wczesne wykrywanie potencjalnych awarii. Jednak przedsiębiorstwa energetyczne coraz częściej przekonują się, że ręczne skanowanie w podczerwieni jest niewystarczające do ciągłego monitorowania krytycznych elementów podstacji. Wdrażanie termografów w każdej podstacji, szczególnie w okresach szczytowego obciążenia, kiedy problemy są najbardziej prawdopodobne, jest niepraktyczne.

Kamery termowizyjne, jako element strategii konserwacji zapobiegawczej, mogą wykrywać problemy w sieciach elektroenergetycznych, zanim się nasilą, kontrolując w ten sposób koszty. Awarie w krytycznych podstacjach, takie jak przegrzewające się transformatory, mogą mieć katastrofalne skutki. Stacjonarne kamery termowizyjne zapewniają całodobowy monitoring kluczowych komponentów, identyfikując oznaki zużycia lub potencjalne awarie w wyniku zmian temperatury. Wcześniej powszechne stosowanie kamer termowizyjnych było utrudnione ze względu na wysokie koszty.

Innym zastosowaniem jest wczesne wykrywanie pożarów w środowiskach zewnętrznych, takich jak papiernie, tartaki, elektrownie na biomasę, złomownie i zakłady recyklingu odpadów, gdzie ryzyko pożaru jest szczególnie wysokie. Roczne straty finansowe spowodowane pożarami w tych miejscach są znaczne ze względu na niewystarczające systemy wczesnego wykrywania. Kamery termowizyjne są bardzo skuteczne w monitorowaniu rozległych obszarów, zapewniając wczesne ostrzeżenia, które są niezbędne do wdrożenia planów awaryjnych na wypadek pożaru.

Obiekty przemysłowe często wymagają monitorowania sprzętu i wczesnego wykrywania pożarów w ekstremalnych temperaturach. Na przykład, systemy przenośników transportujących węgiel lub zrębki w zimnym klimacie są narażone na przegrzanie łożysk, co może zagrozić pracy i zwiększyć zagrożenie pożarowe. Podczas przetwarzania zrębków tarcie może generować iskry, powodując pożary w zakładach produkujących masę drzewną. Dodatkowo, duże stosy rozkładającej się ściółki lub biomasy mogą ulec samozapłonowi, stwarzając poważne zagrożenie dla pobliskich fabryk lub obszarów mieszkalnych.

Zestaw PI 640i CM spełnia potrzebę ciągłego monitoringu w tych wymagających warunkach. Zestaw zawiera wszystkie niezbędne komponenty do efektywnego monitorowania urządzeń i zagrożenia pożarowego, zapewniając wczesne alarmy w przypadku wykrycia przegrzania lub zagrożenia pożarowego. Zestaw składa się z kamery termowizyjnej, obudowy zewnętrznej z grzałką i wentylatorem, wentylatora z przednim oknem, kamery wideo o wysokiej rozdzielczości oraz serwera USB Gigabit do transmisji wideo na duże odległości.

Zestaw PI 640i CM zawiera kamerę termowizyjną PI 640i, kamerę światła widzialnego oraz serwer USB HT, wszystkie wstępnie zmontowane w obudowie zewnętrznej z uchwytem ściennym. Zmodernizowana obudowa Optris, wyposażona we wbudowaną grzałkę i wentylator, umożliwia pracę w temperaturach od -40 °C do 50 °C bez obniżania dokładności pomiaru.

Dzięki częstotliwości odświeżania 32 Hz i rozdzielczości 640x480 px, kamera PI 640i może wykryć nawet najmniejsze różnice temperatur dzięki rozdzielczości termicznej 40 mK. Kamera HD VIS, oferująca rozdzielczość 1280x720 px, częstotliwość odświeżania 30 Hz i pole widzenia 65°, usprawnia łączone monitorowanie stanu termicznego i wizualnego oraz wczesne wykrywanie pożaru.
Pakiet PI 640i CM zapewnia znaczne oszczędności w porównaniu z instalacjami niestandardowymi, integrując te elementy w jeden, ekonomiczny pakiet. Zwiększa bezpieczeństwo pożarowe, umożliwiając monitorowanie większej liczby obszarów z wielu lokalizacji. Jego przystępna cena wspiera kompleksowe pokrycie obszaru i skuteczniejsze rozwiązania w zakresie wczesnego wykrywania pożaru.

Zaawansowana strategia detekcji pakietu PI 640i CM precyzyjnie lokalizuje punkty zapalne, wykorzystując każdy piksel kamery termowizyjnej o wysokiej rozdzielczości 640 x 480. Szybkie procesory kamery PI 640i stale skanują pole widzenia w poszukiwaniu temperatur przekraczających ustalone progi. Port interfejsu procesowego kamery na podczerwień może wysyłać sygnały alarmowe do zewnętrznych urządzeń sterujących lub systemów tryskaczowych. Można dodać dodatkowe moduły, aby ustawić temperatury alarmu pożarowego dla różnych widoków kamery, co dodatkowo zwiększa możliwości systemu w zakresie wykrywania i reagowania na potencjalne zagrożenia pożarowe.

System obsługuje również przesyłanie obrazów termowizyjnych i wideo o wysokiej rozdzielczości do komputera w sterowni wyposażonego w oprogramowanie PIX Connect. Oprogramowanie może wyświetlać wiele obrazów z różnych lokalizacji, umożliwiając analizę obrazu termowizyjnego w czasie rzeczywistym w celu identyfikacji fałszywych alarmów, takich jak rury wydechowe lub odbicia słoneczne, zapobiegając niepotrzebnym aktywizacjom systemów przeciwpożarowych lub ewakuacjom.

Pakiet PI 640i CM to kompleksowe i niedrogie rozwiązanie do wczesnego wykrywania pożaru. Globalne wsparcie inżynieryjne zapewnia skuteczną instalację i eksploatację w różnych zastosowaniach przemysłowych. Niezawodność, przystępna cena i zaawansowane funkcje pakietu PI 640i CM sprawiają, że jest to idealny wybór dla przedsiębiorstw użyteczności publicznej, które chcą rozszerzyć swoje możliwości ciągłego, długoterminowego monitorowania.
