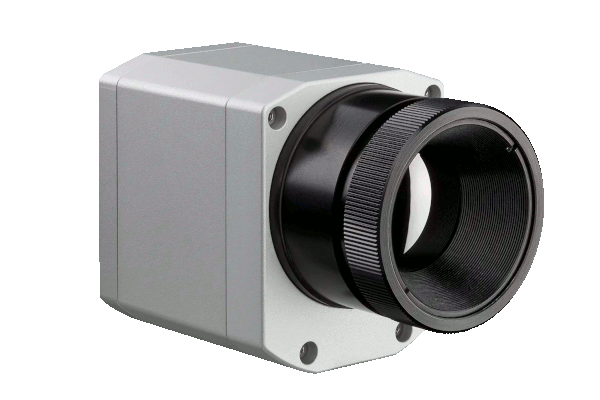

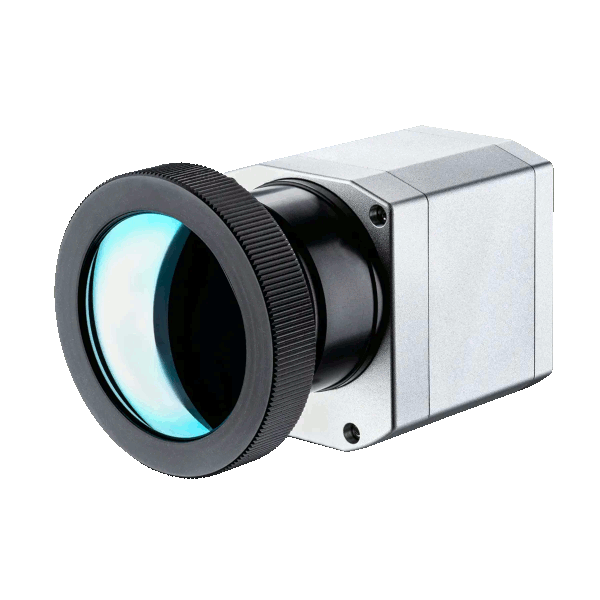

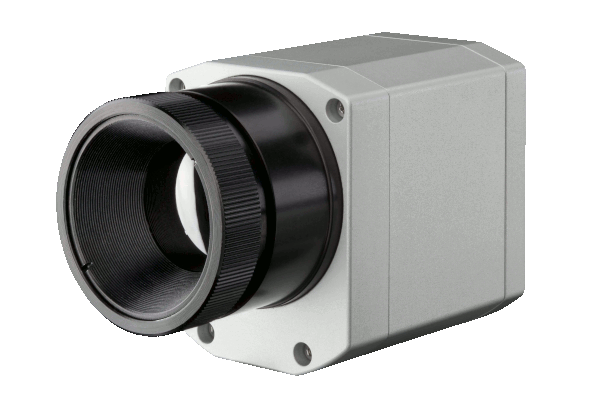

Kamera termowizyjna PI 640i G7

PI 640i G7 to wysokowydajna kamera termowizyjna przeznaczona zarówno dla naukowców, jak i inżynierów procesowych. Obsługuje zdalny pomiar temperatury w celach badawczych i kontroli procesów. W standardowej konfiguracji zapewnia wysoką rozdzielczość VGA i jakość obrazu, mierząc temperatury w zakresie 150…900°C. Kamerę można również skalibrować do pomiarów w wysokich temperaturach, do 3000°C. Seria Precision firmy Optris znana jest z dokładnych pomiarów radiometrycznych i wyraźnych obrazów.

Dokładny pomiar temperatury szkła zależy od emisyjności, która może zmieniać się w zależności od różnych czynników i musi być uwzględniona w każdym zastosowaniu. Zakres widmowy G7 wynoszący 7,9 µm odpowiada najwyższej emisyjności szkła, co ułatwia zdalny pomiar temperatury poprzez redukcję współczynnika odbicia i przepuszczalności. Zakres ten zmniejsza również wpływ kąta widzenia na emisyjność, dzięki czemu temperatura powierzchni może być mierzona niezawodnie, nawet pod kątem. Kamera PI 640i G7 wykorzystuje rozmiar piksela 17 µm, co pozwala na uzyskanie małego pomiarowego pola widzenia, wynoszącego zaledwie 3x3 piksele. Wysokiej jakości, większa optyka zapewnia wyraźny obraz z minimalnymi zniekształceniami i równomierną jasnością na całej powierzchni. Można wybierać spośród wielu wymiennych obiektywów, aby uzyskać najlepszy widok i pokrycie pikseli dla danego obiektu. Kamera pracuje z częstotliwością 32 Hz w trybie standardowym i do 125 Hz w trybie szybkim, dzięki czemu nadaje się do monitorowania szybkich procesów produkcyjnych.

Kamera PI 640i G7 współpracuje z oprogramowaniem Optris PIX Connect, dostępnym do bezpłatnego pobrania z aktualizacjami. Pakiet PIX Connect obejmuje funkcje wyszukiwania gorących i zimnych punktów, histogramu, profilowania temperatury, odejmowania obrazów i innych narzędzi do przetwarzania obrazów termicznych. Dla badaczy i inżynierów procesowych, oparta na komputerze PC platforma PIX Connect oferuje zaawansowane funkcje przetwarzania obrazów termicznych, które pozwalają użytkownikom na wyodrębnianie i dokumentowanie w pełni skalibrowanych pomiarów temperatury z dowolnego piksela w scenie. Dane czasowo-temperaturowe można wyodrębnić zarówno z plików wideo termowizyjnych na żywo, jak i z nagrań, zawierających zapisane dane temperaturowe. Dodatkowo oprogramowanie obsługuje gromadzenie danych o najwyższej, najniższej i średniej temperaturze z obszarów o dowolnej wielkości i kształcie, a także ze złożonych sygnałów alarmowych. Inżynierowie mogą odtwarzać zapisane obrazy termowizyjne klatka po klatce, co umożliwia im rejestrowanie i przechowywanie obrazów radiometrycznych oraz wyzwalanie migawek podczas zmian temperatury.

Kamera PI 640i G7 zmieniła sposób wykorzystania skanerów liniowych w przemyśle szklarskim. Oprogramowanie PIX Connect zawiera funkcję skanowania liniowego, która przekształca dwuwymiarowy obraz kamery w ciągły obraz zmian temperatury wzdłuż jednej linii. Ułatwia to monitorowanie i analizę temperatury wzdłuż linii szkła. Tradycyjne skanery liniowe wykorzystują detektor punktowy i obrotowe lustro, co czyni je nieporęcznymi, kosztownymi i trudnymi w konfiguracji. W przypadku PI 640i G7 można wybrać dowolną linię z matrycy detektorów za pomocą oprogramowania, a także uzyskać pełny obraz w podczerwieni, aby uzyskać dodatkowe informacje. Ta kompaktowa konstrukcja i elastyczność są szczególnie przydatne podczas konfiguracji systemu. Kamera może mierzyć temperaturę ruchomych obiektów o małych aperturach, co jest istotne w przemyśle szklarskim, ponieważ temperatura wpływa na jakość. Temperatury są śledzone w wielu punktach podczas produkcji i przesyłane bezpośrednio do systemu sterowania procesem. Ten tryb pozwala kamerze na podczerwień zastąpić starsze, większe skanery liniowe, zajmując jednocześnie znacznie mniej miejsca.

Na przykład, kamera PI 640i G7 z obiektywem 90° może skanować całą szerokość tafli szkła metodą float (do 4 m). W razie potrzeby można scalić wiele kamer na podczerwień i obrazów w podczerwieni z oprogramowania. Dzięki trybowi częściowego obrazu o rozdzielczości 640x120 pikseli dane mogą być rejestrowane z częstotliwością 125 Hz, co pozwala na uzyskanie obrazu bez zniekształceń i rozmycia.

Wytrzymała głowica kamery PI 640i G7 jest łatwa do przenoszenia z laboratorium do ciasnych miejsc na hali produkcyjnej. Stopień ochrony IP 67 (NEMA 4) oznacza, że ​​może ona pracować w temperaturach od 0…70°C bez dodatkowej ochrony. Kamera jest dostępna w wielu akcesoriach, które ułatwiają zbieranie danych i kontrolowanie temperatury w trudnych warunkach. Obudowy chłodzone cieczą chronią ją w temperaturach do 315°C i są gotowe do podłączenia do interfejsu PIF. Akcesoria do przedmuchiwania powietrza chronią optykę przed pyłem i oparami. Do użytku na zewnątrz dostępne są ogrzewane obudowy, chroniące kamerę w każdych warunkach pogodowych.

Kamera PI 640i G7 i oprogramowanie PIX Connect zostały zaprojektowane z myślą o łatwym przesyłaniu danych o temperaturze do zewnętrznych sterowników PLC lub systemów sterowania. Interfejs procesowy PIF umożliwia przesyłanie sygnałów temperatury lub alarmów do sterownika PLC za pomocą wyjść prądowych lub przekaźnikowych. System umożliwia również wyzwalanie nagrywania obrazu lub wideo po spełnieniu określonych warunków temperaturowych.
