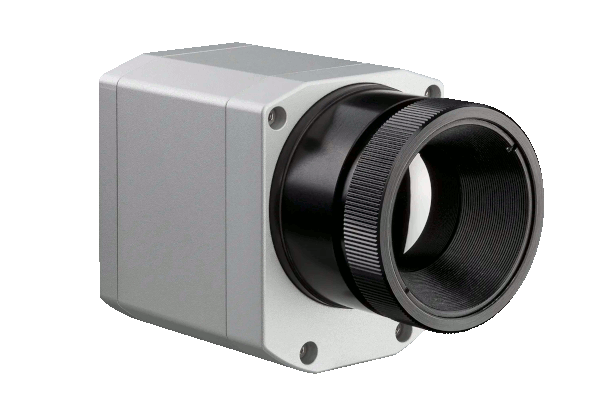

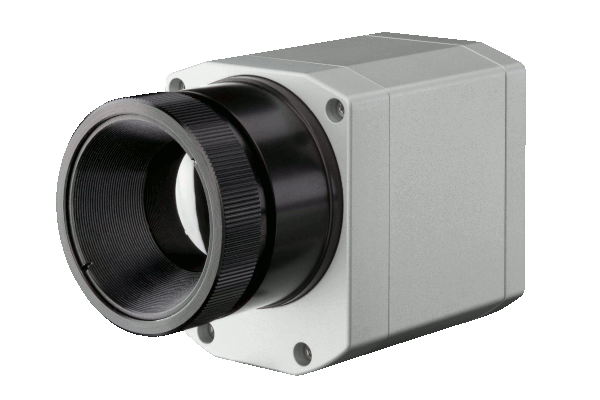

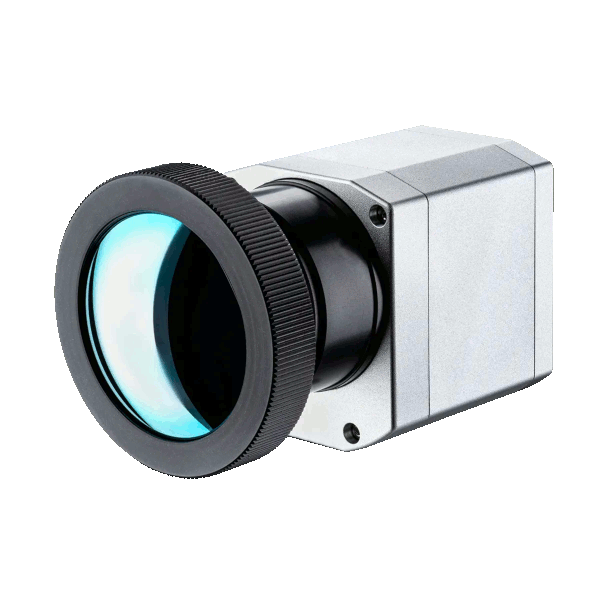

Kamera termowizyjna PI 640i

PI 640i to kamera termowizyjna zaprojektowana z myślą o potrzebach zarówno badaczy, jak i inżynierów procesowych. Model ten to wszechstronna kamera termowizyjna, która obsługuje zdalne pomiary temperatury w podczerwieni w zastosowaniach badawczych i kontroli procesów. Ta wszechstronna kamera termowizyjna charakteryzuje się wysoką rozdzielczością VGA i jakością obrazu oraz mierzy pełen zakres temperatur -20…900°C w standardowej konfiguracji. Kamerę można także skalibrować do pomiarów wysokich temperatur w zakresie do 1500°C. Doskonałe właściwości pomiarowe i wysoka jakość obrazu definiują linię kamer Precision firmy Optris.

Zastosowanie technologii niechłodzonych detektorów w kamerach termowizyjnych Optris pozwoliło na stworzenie ekonomicznej, a jednocześnie wydajnej konstrukcji charakteryzującej się niskim zużyciem energii, wydłużoną żywotnością i kompaktowymi wymiarami. Kamera termowizyjna wykorzystuje niechłodzony mikrobolometryczny detektor podczerwieni o wysokiej rozdzielczości (640x480 px), który generuje obrazy termiczne o wysokiej czułości termicznej (40 mK), co pozwala na identyfikację i dokumentowanie nawet najbardziej subtelnych różnic temperatury. Rejestruje odcisk palca cieplnego dla operatorów poszukujących informacji termicznych dla swoich aplikacji. Systemy obrazowania Optris to niechłodzone, przyszłościowe kamery termowizyjne w podczerwieni (FLIR), zoptymalizowane do użytku stacjonarnego. Te kamery FLIR posiadają niechłodzony, dwuwymiarowy detektor obrazowania, który tworzy radiometryczne obrazy termiczne w zakresie długości fal podczerwieni bez stosowania mechanicznych, obrotowych lub oscylujących, ruchomych luster. Technologia niechłodzonego bolometru wzmacnia niezawodną, ​​tańszą i solidniejszą konstrukcję, zwłaszcza w porównaniu z tradycyjnymi skanerami liniowymi. Te kamery termowizyjne FLIR są projektowane, rozwijane i produkowane w Niemczech.

Oprócz niskiego szumu termicznego, w przeciwieństwie do innych kamer termowizyjnych o mniejszych pikselach, optymalny rozmiar piksela wynoszący 17 µm dla promieniowania podczerwonego o długiej długości fali pozwala na uzyskanie małego pola widzenia (MFOV) wynoszącego zaledwie 3 x 3 px. Wysoka jakość i większy rozmiar optyki gwarantują również wysoką jakość obrazu, minimalizując zniekształcenia obrazu i zapewniając równomierne tłumienie na całym obrazie. Dostępna jest szeroka gama wymiennych obiektywów, które umożliwiają prawidłowe kadrowanie i maksymalizację liczby pikseli na mierzonym obiekcie. Kamera termowizyjna obsługuje częstotliwość odświeżania 32 Hz w trybie standardowym lub 125 Hz w trybie szybkiej ramki częściowej, co pozwala na monitorowanie szybkozmiennych procesów produkcyjnych.

Kamera PI 640i współpracuje z oprogramowaniem Optris PIX Connect, które jest dostępne do bezpłatnego pobrania i oferuje bezpłatne aktualizacje. Pakiet PIX Connect umożliwia wyszukiwanie gorących i zimnych punktów, histogram, profilowanie temperatury, odejmowanie obrazów i inne narzędzia do przetwarzania obrazów termicznych. Dla badaczy i inżynierów procesowych, oparta na komputerze PC platforma PIX Connect oferuje zaawansowane funkcje przetwarzania obrazów termicznych, które pozwalają użytkownikom na wyodrębnianie i dokumentowanie w pełni skalibrowanych pomiarów temperatury z dowolnego piksela w scenie.

Dane czasowo-temperaturowe można wyodrębnić z transmisji wideo na żywo z kamery termowizyjnej oraz zarejestrowanych plików wideo zawierających zapisane dane temperaturowe. Inżynierowie mogą wykorzystać możliwości gromadzenia danych, aby wyodrębnić najwyższą, najniższą i średnią temperaturę z obszarów o dowolnej wielkości i kształcie, a także ze złożonych sygnałów alarmowych. Dodatkowo system obsługuje odtwarzanie zapisanego obrazu termowizyjnego klatka po klatce, co pozwala inżynierom rejestrować i przechowywać obrazy radiometryczne oraz wyzwalać migawki podczas zmian temperatury.

Oprogramowanie PIX Connect obsługuje różne przemysłowe procesy pomiaru temperatury arkuszy, w tym pomiar temperatury linii szklanej, pomiar temperatury tworzyw sztucznych w termoformie, pomiar taśmy przenośnika oraz pomiar temperatury płyt ściennych. Osiąga to dzięki specjalnej funkcji skanowania liniowego, która przekształca dwuwymiarowy obraz wizualny z kamery termowizyjnej w ciągły obraz zmian temperatury w jednej linii.

Niewielka głowica kamery PI 640i została zaprojektowana z myślą o łatwym przenoszeniu ze stołu laboratoryjnego do niewielkich przestrzeni w hali produkcyjnej. Wytrzymała obudowa o stopniu ochrony IP67 znosi temperatury otoczenia 0…70°C bez konieczności stosowania chłodzenia. Pełna gama akcesoriów umożliwia zbieranie danych i kontrolę temperatury w ekstremalnych warunkach procesowych. Dostępne są obudowy chłodzone cieczą, chroniące kamerę w temperaturach otoczenia sięgających 315°C, wyposażone w elementy montażowe dla przemysłowego interfejsu procesowego, o którym mowa poniżej. Akcesoria do przedmuchu powietrza chronią optykę przed tłumiącym wpływem pyłu i oparów fabrycznych i są fabrycznie projektowane i testowane. Zewnętrzne obudowy kamery termowizyjnej z wbudowanym ogrzewaniem umożliwiają montaż kamery PI640i na zewnątrz.

Kamera termowizyjna PI 640i i platforma oprogramowania PIXConnect zostały zaprojektowane z myślą o pełnej obsłudze przepływu danych temperaturowych z kamery do zewnętrznych sterowników PLC lub interfejsów sterujących. Przemysłowy interfejs procesowy umożliwia transmisję danych prądowych lub przekaźnikowych, przekazując dane dotyczące temperatury lub alarmów z wyznaczonych obszarów do zewnętrznego sterownika PLC. Kamera termowizyjna PI 640i oferuje certyfikaty kalibracji dla klientów, którzy muszą udokumentować spójnośc pomiarową.
