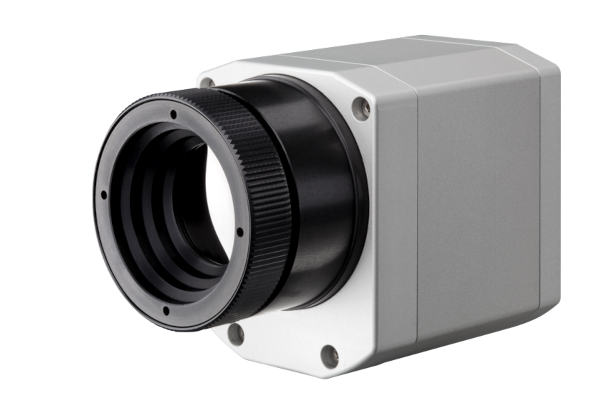

Ultrakrótkofalowa kamera termowizyjna PI 05M

Optris PI 05M to ultrakrótkofalowa kamera termowizyjna, przeznaczona do precyzyjnego bezkontaktowego pomiaru temperatury bardzo gorących obiektów. Działa w krótkofalowym zakresie podczerwieni 0.50…0.54 μm i w zakresie temperatur 900…2450°C, dzięki czemu idealnie nadaje się do precyzyjnej analizy temperatury stopionych metali i procesów produkcji addytywnej z wykorzystaniem laserów NIR i CO₂. Dzięki obiektywowi o kątach widzenia 27°x17° PI 05M zapewnia szczegółowe i precyzyjne obrazowanie termiczne, umożliwiając dokładną analizę temperatury nawet w trudnych warunkach. Ta konfiguracja sprawia, że urządzenie doskonale nadaje się do precyzyjnej analizy temperatury gorących materiałów i skomplikowanych procesów produkcyjnych, zapewniając kluczowe informacje i ułatwiając precyzyjną kontrolę. Podczas gdy materiały złożone z składników niebłyszczących zazwyczaj zachowują stałą emisyjność na całej powierzchni, zwłaszcza w długofalowych zakresach spektralnych, materiały metaliczne i błyszczące często wykazują niską emisyjność w długich falach podczerwieni, co prowadzi do niespójnych pomiarów. Krótki zakres fal PI 05M jest dostosowany do najwyższej emisyjności większości materiałów metalicznych, ułatwiając bardziej niezawodny zdalny pomiar temperatury. Ponadto, zgodnie z prawem Plancka dotyczącym promieniowania, zakres krótkich fal emituje znacznie więcej promieniowania podczerwonego, minimalizując wpływ problemów związanych z liniową emisyjnością na powtarzalność pomiarów temperatury. Dlatego też do precyzyjnego pomiaru temperatury błyszczących materiałów w bardzo wysokich temperaturach zdecydowanie zaleca się wybór kamery na podczerwień o ultra krótkich falach, takiej jak PI 05M. Zaprojektowana i wyprodukowana w Niemczech, aby sprostać wymaganiom rygorystycznych zastosowań przemysłowych, ta kamera na podczerwień o krótkiej długości fali przewyższa swoje odpowiedniki o długiej długości fali pod względem precyzji, dokładności i powtarzalności, szczególnie w trudnych warunkach.

Dzięki specjalnej szerokości pasma spektralnego 05M i ciągłemu zakresowi pomiarowemu od 900…2450°C ta precyzyjna kamera na podczerwień idealnie nadaje się do pomiaru temperatury stopionych metali, materiałów o bardzo wysokiej temperaturze oraz prawie wszystkich zastosowań związanych z obróbką laserową NIR i CO₂.

Kamera oferuje wyjątkową wszechstronność dzięki szerokiemu zakresowi częstotliwości odświeżania i opcji ramek częściowych, które można dostosować do różnych potrzeb aplikacji. Przy rozdzielczości 764x480 px, kamera pracuje z częstotliwością 32 Hz, zapewniając szczegółowe obrazowanie. Po ustawieniu rozdzielczości 382x288 px można osiągnąć wyższą częstotliwość odświeżania wynoszącą 80 Hz, idealną do wyraźnego uchwycenia szybko poruszających się obiektów. W przypadku jeszcze szybszych zastosowań, takich jak gwałtowne zmiany temperatury, może działać z częstotliwością 1 kHz i rozdzielczością zredukowaną do 72x56 pikseli.

Ponadto kamera obsługuje szeroki tryb ramki częściowej 764x8 pikseli przy 1 kHz, co jest szczególnie korzystne w zastosowaniach związanych ze skanowaniem liniowym, umożliwiając precyzyjne monitorowanie temperatury wzdłuż ciągłej linii. Ta wszechstronność zapewnia, że kamera może dostosować się do różnych scenariuszy, zapewniając optymalną wydajność i elastyczność w zadaniach związanych z pomiarem temperatury i obrazowaniem.

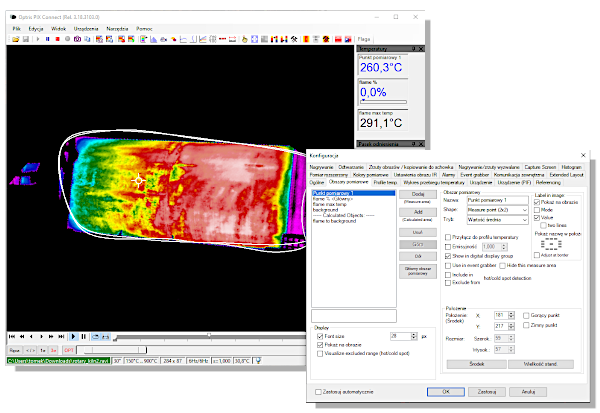

Dzięki płynnej łączności z komputerem za pośrednictwem interfejsu USB, Optris PI 05M zapewnia dostęp do zaawansowanych funkcji oprogramowania, takich jak skanowanie liniowe i łączenie obrazów, poprzez licencję oprogramowania PIX Connect. Oprogramowanie PIX Connect okazuje się nieocenione dla naukowców i inżynierów procesowych, którzy chcą zintegrować niedrogą kamerę termowizyjną z solidną i bezpłatną platformą oprogramowania do przetwarzania obrazów termicznych i gromadzenia danych dotyczących temperatury. Ponadto dostępne są zestawy deweloperskie dla integratorów, którzy chcą dostosować rozwiązania programowe do konkretnych zastosowań.

Kamera termowizyjna PI 05M nie jest tylko samodzielnym produktem; jest częścią kompleksowego systemu zaprojektowanego z myślą o wszechstronności i możliwości dostosowania. Jest kompatybilna z szeroką gamą akcesoriów zaprojektowanych specjalnie z myślą o trudnych warunkach środowiskowych, dzięki czemu nadaje się do różnych zastosowań. Akcesoria te obejmują obudowę chłodzoną wodą, która rozszerza zakres temperatur roboczych kamery do 315°C. Dodatkowo dostępne są systemy przedmuchiwania powietrzem, które utrzymują soczewkę w czystości, zapewniając nieprzerwany pomiar temperatury nawet w zapylonych środowiskach.

Mechaniczne akcesoria montażowe, interfejsy elektryczne i kable połączeniowe są również częścią zestawu kompatybilnych akcesoriów, a wszystkie są oferowane w atrakcyjnej cenie. Ta kompatybilność daje użytkownikom pewność, że PI 05M można płynnie zintegrować z istniejącą konfiguracją, zapewniając niezawodne i skuteczne rozwiązanie dla ich potrzeb w zakresie obrazowania termicznego.

Dane techniczne

MODEL	PI05M 27°x17°
OPTYKA
Rozdzielczość optyczna	Pełna rozdzielczość: 764 x 480 pikseli Tryb ramki częściowej: 382 x 288 pikseli Tryb szybkiej ramki częściowej: 72 x 56 pikseli **1) Skanowanie liniowe: 764 x 8 pikseli **1)
Rozmiar piksela	15 µm
Detektor	CMOS
Zakres spektralny	500 – 540 nm
Filtr optyczny	Nie
Częstotliwość odświeżania	Pełna rozdzielczość: 32 Hz
Tryb ramki częściowej	80 Hz (z możliwością przełączenia na 27 Hz)
Tryb szybkiej ramki częściowej	1 kHz **1)
Skanowanie liniowe	1 kHz **1)
OPTYKA
Pole widzenia	27x17°
Ogniskowa	25 mm
Jasność obiektywu F	1.8
Rozdzielczość optyczna	561:1
Minimalna odległość od obiektu	300 mm
Wymienny obiektyw	Tak
PARAMETRY METROLOGICZNE
Zakres pomiarowy	Tryb ramki częściowej: 900…2450°C Pełna rozdzielczość: 950…2450°C Skanowanie liniowe: 1100…2450°C
Dokładność	±1% odczytu (<2000°C) ±2% odczytu (>2000°C) **2)
Czułość termiczna (NETD)	<2 K (1400°C) <4 K (>1400°C)
Chwilowe pole widzenia IFOV, 1 px	0.1 mm
Minimalne mierzalne pole widzenia MFOV	0.4 mm
Minimalne mierzalne pole widzenia (MFOV)	4×4 px
Czas stabilizacji	10 min
Emisyjność / przepuszczalność / odbicie	Regulowane w zakresie 0.100…1.100
INTERFEJSY
Interfejs	USB opcjonalnie: interfejs USB GigE (PoE)
Obsługiwane protokoły	USB 2.0
Kompatybilne oprogramowanie	PIXConnect, ConnectSDK, EasyAPI, ExpertAPI, RTSP
WEJŚCIA/WYJŚCIA ANALOGOWE
Wejścia/wyjścia bezpośrednie	1x wyjście analogowe (0/4-20 mA), 1x wejście (analogowe lub cyfrowe); optycznie izolowane
Opcjonalny przemysłowy interfejs procesowy (PIF)	2x wejście 0–10 V, wejście cyfrowe (maks. 24 V), 3x wyjścia 0/4–20 mA, 3x przekaźnik (0–30 V/400 mA), przekaźnik bezpieczeństwa
Długość kabla USB:	1 m (standard), 3 m, 5 m, 10 m, 20 m
PRZETWARZANIE OBRAZU
Konfiguracja	Za pomocą oprogramowania PIXConnect
Funkcje	Pomiar gorących powierzchni metalowych i stopionego metalu, pomiar obszarów zainteresowania, skaner liniowy, EventGrabber, Merger, alarmowanie, funkcje porównawcze, wykresy temperatury w funkcji czasu, profile temperatury, nagrywanie i odtwarzanie, wyzwalanie
Wymiar	46 x 56 x 88 – 129 mm (w zależności od obiektywu + pozycji ostrości)
Materiał obudowy	Obudowa aluminiowa
Masa	245 – 311 g (w zależności od obiektywu)
Statyw	1/4-20 UNC
Ostrość	Ręczna
ŚRODOWISKO I CERTYFIKATY
Zakres temperatury pracy	5…50°C
Zakres temperatur przechowywania	-40…70°C
Wilgotność względna	20…80 %, bez kondensacji
Klasa ochrony	IP67, NEMA-4
INNE
Kompatybilność EMC	Zgodność z dyrektywą 2014/30/EU
Odporność na wstrząsy	IEC 60068-2-27 (25 G i 50 G)
Odporność na wibracje	IEC 60068-2-6 (sinusoidalne) IEC 60068-2-64 (szerokopasmowe)
Zgodność z przepisami	CE, UKCA, RoHS
ZASILANIE
Zasilanie	Z portu USB
Pobór mocy	Max. 2.5 W
Kod zamawiania	OPTPI05MO27T245
Dodatkowe uwagi	1) Wybrany obszar można umieścić w dowolnym miejscu pola widzenia 2) dla trybu 1 kHz: ±1,5 % odczytu (<2000 °C)/ ±2,5 % odczytu (>2000 °C)
