Kamera termowizyjna Xi400LT USB

Cechy

• Przemysłowa kamera termowizyjna z interfejsem USB
• Mała, wytrzymała konstrukcja z regulacją ostrości z napędem elektrycznym
• Doskonała rozdzielczość optyczna 390:1

Optris Xi 400 to przemysłowa kamera na podczerwień USB o długiej fali, która oferuje innowacyjność, przystępną cenę i precyzję w bezkontaktowym obrazowaniu termicznym. Rejestruje ona ślad cieplny dla operatorów, którzy poszukują informacji termicznych w swoich zastosowaniach monitorujących.

Zaprojektowana i wyprodukowana w Niemczech do zastosowań przemysłowych w zakresie podczerwieni o długiej fali, ta kamera termowizyjna oferuje średnią rozdzielczość obrazowania termicznego (382 x 288 pikseli), co pozwala jej doskonale rejestrować dane temperatury w szerokim zakresie od -20°C do 1500°C. Wysoki stosunek odległości do wielkości plamki, wynoszący nawet 390:1, pozwala na monitorowanie niewielkich obiektów. Kamera na podczerwień rejestruje ślad cieplny dla operatorów poszukujących informacji termicznych dotyczących swoich procesów. Ponadto funkcja zmotoryzowanej regulacji ostrości pozwala użytkownikom na precyzyjne zdalne dostosowanie ostrości do obiektów, których temperatura powierzchni ma zostać zmierzona.

Oprogramowanie PIX Connect

W zestawie darmowe oprogramowanie do analizy termograficznej mierzonego obiektu optris PIX Connect

Opis w/w punktów

1. Obraz termowizyjny z kamery
2. Profil temperatury: Pokazuje temperaturę wzdłuż maks. 2 linii o dowolnym rozmiarze i pozycji na obrazie.
3. Wyświetlacze kontrolne: Wyświetla wszystkie wartości temperatury w zdefiniowanych obszarach pomiarowych, takie jak najchłodniejszy punkt, najcieplejszy, temperatura przy kursorze, temperatura wewnętrzna i temperatura procesora. Ustawienia alarmów: Pasek pokazujący zdefiniowane progi temperatur dla niskiej wartości alarmowej (niebieska strzałka) i wysoki alarm (czerwony strzałka). Kolor wyświetlanych wartości zmienia się na czerwony (gdy temperatura przekracza wartość wysokiego alarmu) i na niebieski (gdy temperatura poniżej dolnej wartości alarmu).
4. Temperatura wybranego obszaru pomiarowego: analizuje temperaturę zgodnie z wybranym kształtem, np. średnia temperatura w prostokącie. Wartość jest wyświetlana wewnątrz obrazu termowizyjnego i w postaci kontrolki.
5. Pasek odniesienia: Pokazuje aktualne skalowanie temperatury w wybranej palecie kolorów.
6. Wykres zmiany temperatury w czasie: pokazuje krzywe temperatury w czasie dla wybranego obszaru (ROI)
7. Histogram: Przedstawia rozkład statystyczny pojedynczych wartości temperatury.
8. Automatyczne / ręczne skalowanie palety barwnej (wyświetlany zakres temperatur): Man., (Min, max), 1σ: 1 Sigma, 3σ: 3 Sigma, OPT: Optymalizacja palety
9. Sterowanie ostrością kamery: regulacja ostrości poprzez silnik elektryczny wbudowany w kamerze w celu ustawienia ostrości obrazu termowizyjnego
10. Menu i pasek narzędzi (ikony)
11. Ikona umożliwiająca przełączanie między paletami kolorów
12. Pasek stanu: numer seryjny, aktualny obiektyw, zakres temperatur, położenie kursora, liczba klatek na sekundę, emisyjność, temperatura otoczenia, status przysłony

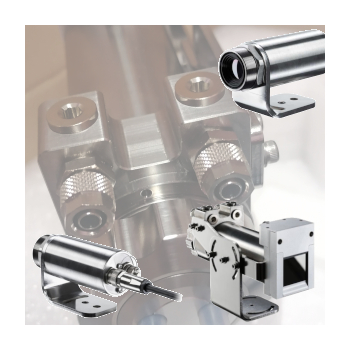

Obudowy ochronne

Chłodzona obudowa przemysłowa

ACXIW obudowa chłodzona wodą dla kamer serii XI, praca do temperatury otoczenia + 250°C, w zestawie uchwyty montażowe regulowane w dwóch osiach (wymaga odpowiednich akcesoriów do chłodzenia wodą).

Akcesoria montażowe w/w obudowy bez lub z przedmuchem sprężonym powietrzem:

• ACXI400WAK1 Kit dla Xi  chłodzenie wodą (wykorzystanie bez przedmuchu powietrzem)
• ACXI400WAK2 Kit dla Xi  chłodzenie wodą (wykorzystanie z przedmuchem powietrza)

Przedmuch soczewki sprężonym powietrzem z szkłem ochronnym - ACXIAPL laminarny nadmuch, w zestawie z szkłem ochronnym (krzemowe)

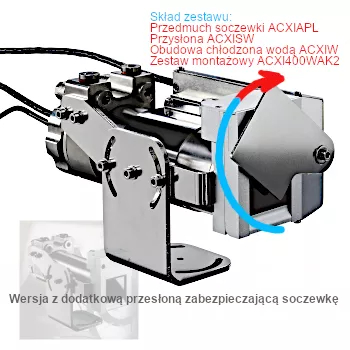

Ruchoma przysłona zabezpieczająca, współpracująca z przedmuchem lub przedmuchem i chłodzeniem wodnym

• ACXIS Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (samodzielnie lub z przedmuchem laminarnym powietrzem)
• ACXISW Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (z przedmuchem laminarnym powietrzem lub chłodzeniem wodą)

Akcesoria montażowe ruchomej przesłony:

• ACXIAPLAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przedmuchem lub przedmuchem i przesłoną)
• ACXISAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przesłoną)

Obudowa zewnętrzna

Nowa obudowa jest zgodna z klasą ochrony IP66 i dlatego może być bez problemu stosowana również w zapylonym lub wilgotnym środowisku. Aby umożliwić korzystanie z kamery na podczerwień nawet w bardzo niskich temperaturach, zastosowano elektryczny element grzewczy, który włącza się automatycznie w temperaturach poniżej +15°C. Wentylator rozprowadza równomiernie ciepłe powietrze w obudowie. Dzięki temu system może być używany także w temperaturach do -40°C. W cieplejszych obszarach zastosowania możliwe są temperatury do +50°C. Opcjonalnie dostępna jednostka oczyszczania powietrza, która stale oczyszcza okno ochronne obudowy sprężonym powietrzem, gwarantuje, że nie gromadzi się tam kurz ani skraplająca się wilgoć. Dzięki temu kamera na podczerwień zawsze optymalnie obserwuje otoczenie i może niezawodnie mierzyć temperaturę.

Dostępne wersje
