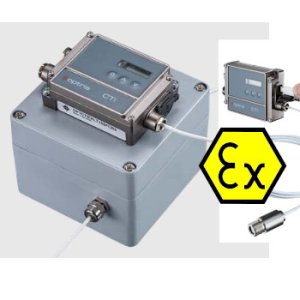

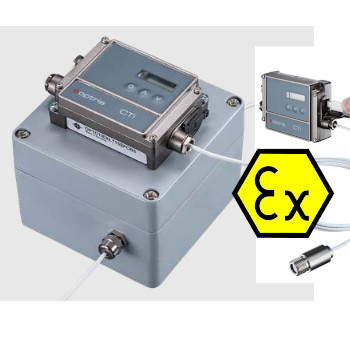

Pirometry OPTRIS CTi LTex to nowa seria starych pirometrów CTi LT02 | LT15 | LT22 wyposażona w barierę Ex firmy Stahl. Głowice pirometru optris CT są zdefiniowane jako proste urządzenia elektryczne (zgodnie z EN 50014). Dlatego nie jest konieczne specjalna certyfikacja z uwagi na iskrobezpieczeństwo. Pirometry optris CT uzyskują iskrobezpieczeństwo przez ograniczenie energii za pomocą dwóch podwójnych barier Zenera   (Stahl AG 9002/22-032-300-111) . Ze względu na klasę T4: zakres pracy głowic to 135°C.

Cecha Europa (CENELEC):
dla strefy 1: E II (1/2) GD [EEx ia/ib] IIC/IIB
dla strefy 2: E II 3 GD EEx nA II T4

Dostępne są 3 wersje:

• LT02 - optyka 2:1 zakres -50...+650°C
• LT15 - optyka 15:1 zakres -50...+800°C
• LT22 - optyka 22:1 zakres -50...+1050°C

CTex: optris CT do zastosowania w strefach zagrożenia wybuchowego (zone 1):
PTB 01 ATEX 2053/ Ex II (1/2) GD [EEx ia/ib] IIB/IIC

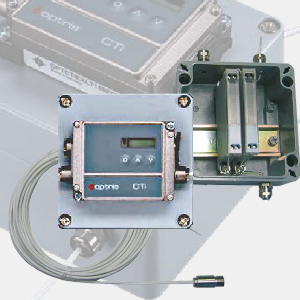

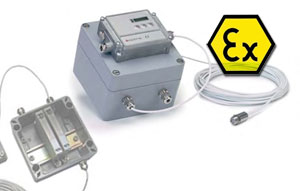

OPTCTLT xx CB yy wraz z dodatkową obudową Ex zawierającą dwie bariery Zenera, całkowicie zmontowany.

Zakres pomiarowy -50 ... 1050°C dla wersji LT22 oraz doskonała optyka 22:1 stanowią o szerokim zakresie możliwych aplikacji pirometru. LT22 to jeden z najmniejszych pirometrów na świecie z optyką 22:1. Stalowa głowica pomiarowa wersji LT15 i LT22 została tak zaprojektowana aby mogła wytrzymać bez dodatkowego chłodzenia temperaturę do 180°C, dzięki temu nie istnieje potrzeba wykonywania dodatkowej instalacji chłodzącej w tym zakresie pomiarowym.

Elektronikę pirometru Optris CT zamknięto w pyło i bryzgoszczelnej obudowie. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród następujących (0/4-20 mA, 0-5/10 V lub symulacja termopar J lub K) oraz cyfrowego z interfejsem USB, RS232 lub RS485 wraz z oprogramowaniem OptrisConnect. Oprogramowanie to umożliwia monitoring temperatury mierzonej oraz konfigurację parametrów pracy przetwornika. Użytkownik ma także możliwość programowania parametrów z zewnętrznej klawiatury a dzięki wyświetlaczowi LCD może monitorować ich wartość. Bez konieczności komputera można konfigurować takie parametry jak: zakres temperaturowy, emisyjność, transmitancje, część sygnałów procesowych.

Kombinacja małych wymiarów, wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych.

NOWOŚĆ w dostępnych opcjach:

• W chwili obecnej dostępny jest moduł z interfejsem zgodnym z Modbus RTU lub  Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjny IT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
• CAN-BUS
• Ethernet

Cechy charakterystyczne:

Rodzaje wyjść (w standardzie):

• Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J
• Kanał 2: temperatura głowicy 0...5 | 10V do 180^oC lub alarmowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do

  • temperatury mierzonego obiektu
  • temperatury głowicy pirometru
  • temperatury elektroniki
  Stała histereza 2^oC (programowanie przypisania tylko z komputera)

Alarmowe AL2 (w standardzie):

• Wyjście alarmowe AL2 na płytce elektroniki  (z histerezą 2^oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustwienie zmiany koloru podświetlania wyświetlacza Alarmu 2

Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):

• zmiana koloru podświetlenia wyświetlacza:
  Alarm 1 | normlnie zamknięty | - dół - kolor niebieski alarm aktywny
  Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
  Kolor zielony oba alarmy nieaktywne

UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego opraogramowania.

3 programowane wejścia binarne:

• sterowanie wartością emisyjności
• kompensacja temperatury otoczenia
• wyzwalanie funkcji specjalnych

Rozdzielczość optyczna:

• model CTi LT02ex: 2:1
• model CTi LT15ex: 15:1
• model CTi LT22ex: 22:1

Zakres pomiarowy:

• Dostępne są 3 wersje:

  • LT02 - optyka 2:1 zakres -50...+650°C
  • LT15 - optyka 15:1 zakres -50...+800°C
  • LT22 - optyka 22:1 zakres -50...+1050°C

Temperatura pracy:

• elektronika: 0...85°C
• głowica LT02: -20...120°C
• głowica LT15 / LT22: -20...180°C dla wersji Ex z uwagi na klasę T4: 135°C

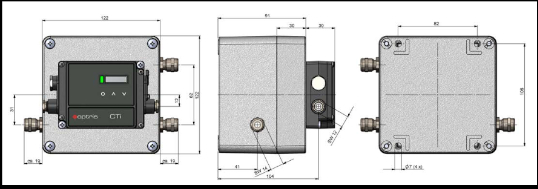

DANE TECHNICZNE

W przypadku wyboru opcji wyjść przekaźnikowych nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.

MOCOWANIE

Możliwości funkcjonalne przyrządu można rozszerzyć przez zastosowanie licznych dodatkowych elementów.

Powyżej przykładowe uchwyty montażowe:
- uchwyt montażowy nastawny - ACCTFB
- uchwyt montażowy nastawny w 1 płaszczyźnie - ACCTMB
- uchwyt montazowy nastawny w 2 płaszczyznach - ACCTMG
