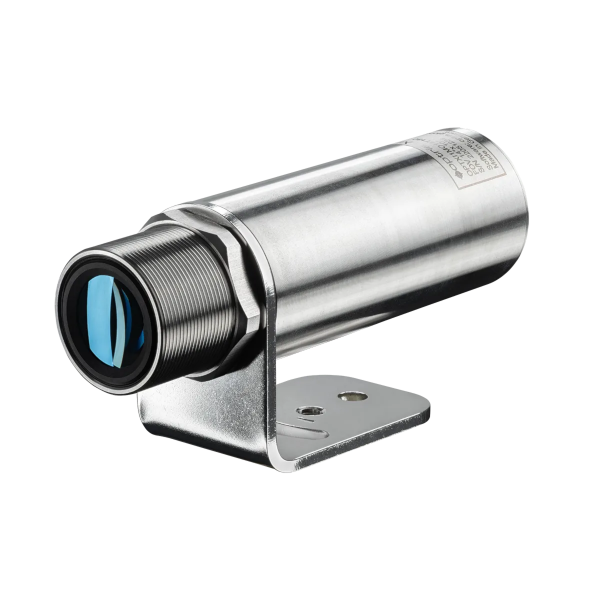

Krótkofalowa kamera termowizyjna Optris model Xi 05M MeltScope, doskonale sprawdza się w bezkontaktowym obrazowaniu termicznym trudnych obiektów. Dokładnie mierzy temperaturę powierzchni gorących metali, stali lub ceramiki. Dzięki autonomicznej funkcji pomiaru temperatury i elektrycznej ostrości zapewnia niezawodność i łatwość obsługi w środowisku przemysłowym bez konieczności stosowania dodatkowego sprzętu. Wyposażona w interfejsy Ethernet, USB oraz analogowe i cyfrowe interfejsy procesowe, umożliwia płynną integrację z systemami sterowania i maszynami.
- Przemysłowa, krótkofalowa kamera termowizyjna z interfejsem Ethernet
- Szeroki zakres pomiarowy od 950°C do 2450°C bez podzakresów
- Mała, wytrzymała konstrukcja z silnikiem regulującym ostrość
- Wysoce dynamiczny detektor CMOS o rozdzielczości 396 x 300 pikseli
- Autonomiczna praca z automatycznym wykrywaniem gorących punktów i bezpośrednim wyjściem analogowym lub alarmowym oraz różnymi opcjami komunikacji fieldbus
Optris Xi 05M to krótkofalowa kamera termowizyjna, która oferuje innowacyjność, przystępną cenę i precyzję w bezkontaktowym obrazowaniu termicznym trudnych obiektów. Zaprojektowana do pracy w zakresie 500…540 nm (05M), ta przyszłościowa kamera jest przeznaczona do rejestrowania danych pomiarowych do precyzyjnej analizy temperatury powierzchni gorącej stali, żelaza, mosiądzu, miedzi, cyny, węgla, ceramiki i półprzewodników. Spełniając rygorystyczne wymagania różnych branż, Optris Xi 05M oferuje szeroki zakres pomiaru podwyższonej temperatury, wyjątkową dokładność i konfigurację pola widzenia, które można dostosować do indywidualnych potrzeb.
Wiele obiektów pomiarowych wykonanych z materiałów niebłyszczących wykazuje wysoką i stosunkowo stałą emisyjność niezależną od konsystencji powierzchni, przynajmniej w zakresie długich fal spektralnych. Niemniej jednak wiele materiałów metalowych i błyszczących ma niską emisyjność w zakresie długich fal podczerwieni. Niska emisyjność tych materiałów w paśmie podczerwieni o długiej fali powoduje zmienne i niewiarygodne wyniki pomiarów.
Zakres spektralny kamery Xi 05M MeltScope o krótkiej długości fali odpowiada najwyższej emisyjności większości materiałów metalowych, co ułatwia zdalny pomiar temperatury. Ponadto, zgodnie z prawem Plancka, w zakresie krótkich długości fal energia emitowana jest wykładniczo większa ilość promieniowania podczerwonego, więc kwestie emisyjności liniowej mają mniejszy wpływ na powtarzalność wyników pomiarów temperatury w zakresie krótkich długości fal. Bezkontaktowy pomiar temperatury błyszczących materiałów w wysokich temperaturach powinien zawsze odbywać się w możliwie najkrótszym paśmie fal, biorąc pod uwagę wyższy zakres pomiaru temperatury. Ponadto kamery na podczerwień charakteryzują się zdolnością do samodzielnego wyszukiwania gorących punktów termicznych, co zwiększa ich użyteczność i wydajność w różnych zadaniach związanych z monitorowaniem i kontrolą. Kamera termowizyjna Xi 05M została specjalnie zaprojektowana i wyprodukowana w Niemczech z myślą o tych wymagających zastosowaniach przemysłowych i przewyższa kamery na podczerwień o długiej fali pod względem precyzji, dokładności i powtarzalności.
Kamera termowizyjna Xi 05M posiada funkcję obrazowania termicznego o średniej rozdzielczości (396 x 300 pikseli), dzięki czemu doskonale radzi sobie z rejestrowaniem danych dotyczących temperatury w szerokim zakresie od 950°C do 2450°C bez podziałów na podzakresy. Jej niezwykły stosunek odległości do wielkości plamki zapewnia dokładne pomiary temperatury, nawet podczas rejestrowania obrazów z znacznych odległości. Ten doskonały stosunek przewyższa wydajność optyczną nowoczesnych pirometrów, ułatwiając szczegółowe monitorowanie obiektów znajdujących się w znacznej odległości. Ponadto funkcja zmotoryzowanej regulacji ostrości pozwala użytkownikom na precyzyjne zdalne ustawianie ostrości na obiektach, których temperatura powierzchni ma być mierzona. Dzięki interfejsowi Ethernet jako podstawowemu interfejsowi, Optris Xi 05M ułatwia płynne połączenie z komputerami z częstotliwością odświeżania 20 Hz dla obrazu w pełnym rozmiarze. Interfejs USB, również z częstotliwością odświeżania 20 Hz, jest dodatkową opcją dla ramki częściowej 132 x 100 pikseli. Jego inteligentna, autonomiczna praca eliminuje potrzebę stosowania rozbudowanego oprogramowania, umożliwiając łatwą integrację z pętlami sterowania. Kamera oferuje takie funkcje, jak:
- automatyczne wyszukiwanie punktów,
- bezpośrednie wyjście analogowe (0/4-20 mA)
- kompatybilność z przemysłowymi systemami fieldbus, takimi jak Ethernet/IP, Modbus TCP/IP, RS485 lub Profinet
- Autonomiczny tryb pracy Xi 05M przy częstotliwości 20 Hz dla podobrazu o rozdzielczości 132 x 100 pikseli dodatkowo ułatwia integrację z maszynami.
Ponadto Optris Xi 05M oferuje dostęp do bardziej złożonych funkcji oprogramowania, takich jak skanowanie liniowe lub łączenie obrazów, dzięki licencji oprogramowania PIX Connect. PIX Connect jest niezbędny dla badaczy poszukujących niedrogiej kamery na podczerwień z potężną platformą oprogramowania do przetwarzania obrazów termicznych i gromadzenia danych dotyczących temperatury. Dostępne są również zestawy deweloperskie SDK dla integratorów opracowujących rozwiązania programowe dostosowane do konkretnych zastosowań.
Te innowacyjne funkcje zwiększają zdolność kamer na podczerwień do zapewniania dokładnych i niezawodnych pomiarów temperatury powierzchni w różnych zastosowaniach, od kontroli jakości w procesach produkcyjnych po monitorowanie stanu i działania badawczo-rozwojowe. Elastyczność modelu Xi 05M zapewnia płynną integrację z różnymi konfiguracjami przemysłowymi, zwiększając zdolność kamer do dostosowania się do konkretnych wymagań. Dzięki zaawansowanym funkcjom kamera Optris Xi 05M wyznacza nowy standard w zakresie stałych instalacji obrazowania w podczerwieni, oferując ekonomiczne i wydajne rozwiązanie dla różnorodnych zastosowań przemysłowych.
Kamera Xi 05M jest kompatybilna z szeroką gamą akcesoriów dostosowanych do trudnych warunków środowiskowych. Akcesoria te obejmują obudowę chłodzoną wodą, która rozszerza zakres temperatur roboczych do 250 stopni. Przedmuchiwanie powietrzem utrzymuje soczewkę w idealnym stanie, gwarantując nieprzerwany pomiar temperatury nawet w zapylonych środowiskach. Ofertę kompatybilnych akcesoriów uzupełniają opcje montażu mechanicznego, interfejsy elektryczne i kable połączeniowe, wszystkie dostępne w atrakcyjnej cenie.
Xi 05M jest przeznaczony do wszystkich zastosowań związanych z obróbką laserową dzięki doskonałemu blokowaniu promieniowania powyżej 540 nm:
- wszystkie lasery diodowe w zakresie 900-1030 nm
- lasery półprzewodnikowe, takie jak Nd:YAG przy 1064 nm
- lasery gazowe, takie jak CO2 pracujące przy 10,6 µm
- nie są potrzebne żadne dodatkowe filtry
Zakres dostawy:
- Kamera procesowa Xi 05M
- Kabel Ethernet / PoE (1 m) / kabel USB (1 m)
- Kabel IN/OUT wraz z listwą zaciskową (1 m)
- Uchwyt montażowy z gwintem statywu, nakrętka montażowa
- Pakiet oprogramowania optris PIX Connect
