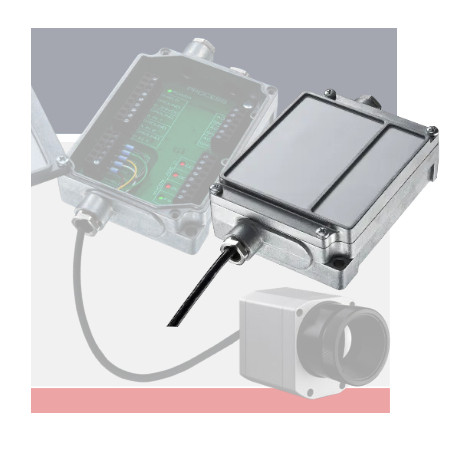

Interfejs procesów przemysłowych (PIF) zwiększa funkcjonalność kamer dzięki napięciu izolacji 500 VAC zapewniającemu bezpieczeństwo. Obsługuje trzy wyjścia analogowe/alarmowe, dwa wejścia analogowe i jedno wejście cyfrowe, umożliwiając różnorodne sterowanie i monitorowanie. Mechanizmy zabezpieczające przed awarią uruchamiają alarmy w przypadku takich problemów, jak przerwy w zasilaniu kabli. Wejścia analogowe obsługują parametry takie jak emisyjność, natomiast wyjścia zarządzają stanami, takimi jak synchronizacja ramki i alarmy. Urządzenie posiada stopień ochrony IP65, dzięki czemu idealnie nadaje się do pracy w trudnych warunkach.
- Zwiększa możliwości integracji analogowej i cyfrowej.
- Obsługuje trzy wyjścia analogowe/alarmowe.
- Obsługuje dwa wejścia analogowe i jedno wejście cyfrowe.
- Izolacja 500 VAC zapewniająca bezpieczeństwo.
- Zintegrowane mechanizmy zabezpieczające przed awarią.
Specyfikacja ogólna
| Wejścia analogowe: |
• Ustawienie emisyjności
• Kompensacja temperatury otoczenia
• Temperatura odniesienia
• Wartość niezarezerwowana
• Sterowanie flagami
• Wyzwalane migawki, wyzwalane nagrywanie, wyzwalana kamera liniowa, wyzwalany rejestrator zdarzeń
• Resetowanie wartości górnej | dolnej |
| Wejście cyfrowe: |
• Kontrola flag
• Wyzwalane migawki, wyzwalane nagrywanie, wyzwalana kamera liniowa, wyzwalany rejestrator zdarzeń
• Resetowanie wartości górnej | dolnej |
| Wyjścia analogowe: |
• Główny obszar pomiarowy
• Obszar pomiarowy
• Temperatura wewnętrzna
• Status flagi
• Alarm
• Synchronizacja ramki.
• Bezpieczeństwo awaryjne
• Komunikacja zewnętrzna
• Piksel środkowy (wyjście bezpośrednie) |
| Parametry elektryczne: |
Zasilanie: 5 … 24 VDC
Wyświetlacz LED: 2 zielone diody LED dla zasilania i zabezpieczenia awaryjnego 3 czerwone diody LED dla stanu przekaźnika alarmowego
Izolacja: 500 V AC RMS między kamerą termowizyjną a procesem
Wyjścia: 3x wyjścia analogowe / alarmowe, 3x przekaźniki alarmowe
Wejścia: 2x wejścia analogowe, 1x wejście cyfrowe
Zakresy:
0/4-20 mA (dla AO 1 – 3)
0 – 30 V / 400 mA (dla przekaźników alarmowych DO 1 – 3)
0 – 10 V (dla AI 1 – 2)
24 V (dla DI) |
Wersje interfejsu procesowego przemysłowego PIF:
Dla kamer serii Xi80 | 410 | xM
ACXIPIF ...CB5 Interfejs procesu przemysłowego (PIF) dla Xi 80/410/xM z przyłączem obudowa (IP65), napięcie izolacji 500 VACRMS między Xi a procesem, możliwość łączenia do 3 interfejsów PIF, standardowy kabel o długości 5 m (85 °C) między Xi a PIF
...CB5H Ind. PIF dla Xi 80/ 410/ xM z kablem wysokotemperaturowym 5 m (180 °C)
...CB5H2 Ind. PIF dla Xi 80/ 410/ xM z 5 m kablem wysokotemperaturowym (250 °C)
...CB10 Ind. PIF dla Xi 80/ 410/ xM z 10 m standardowym kablem (85 °C)
...CB10H Ind. PIF dla Xi 80/ 410/ xM z kablem wysokotemperaturowym o długości 10 m (180 °C)
...CB10H2 Ind. PIF dla Xi 80/ 410/ xM z kablem wysokotemperaturowym o długości 10 m (250 °C)
…CB20 Ind. PIF dla Xi 80/ 410/ xM z 20 m standardowym kablem (85 °C)
…CB20H Ind. PIF dla Xi 80/ 410/ xM z 20 m kablem wysokotemperaturowym (180 °C)
...CB20H2 Ind. PIF dla Xi 80/ 410/ xM z kablem wysokotemperaturowym o długości 20 m (250 °C)
...X Ind. PIF dla Xi 80/ 410/ xM bez kabla do montażu w stosie kilku PIF-ów
Wersja PIF montowana wewnątrz obudowy wysokotemperaturowej lub środowiskowej dla Xi 80/410/xM
ACOPHXIPIF Interfejs procesu przemysłowego (PIF) dla Xi 80/410/xM z napięciem izolacji 500 VACRMS między Xi a procesem; kabel połączeniowy o długości 25 cm do Xi z złączem kątowym, bez obudowy, do integracji z obudową ochronną na zewnątrz.
Dla kamer PI/ Xi 400/ 640
ACPIPIFMA …CB5 Interfejs procesu przemysłowego (PIF) dla PI/ Xi 400/ 640 z skrzynką przyłączeniową (IP65), napięcie izolacji 500 VACRMS między PI/ Xi a procesem, wyjścia analogowe 0/4-20 mA, standardowy kabel 5 m (85 °C)
...CB5H Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 5 m (180 °C)
...CB5H2 Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 5 m (250 °C)
...CB10 Ind. PIF dla PI/ Xi 400/ 640 z kablem standardowym o długości 10 m (85 °C)
...CB10H Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 10 m (180 °C)
...CB10H2 Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 10 m (250 °C)
…CB20 Ind. PIF dla PI/ Xi 400/ 640 z kablem standardowym o długości 20 m (85 °C)
…CB20H Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 20 m (180 °C)
...CB20H2 Ind. PIF dla PI/ Xi 400/ 640 z kablem wysokotemperaturowym o długości 20 m (250 °C)
Do obudowy środowiskowej lub wysokotemperaturowej dla PI/Xi 400/640
ACCJAPIPIFMA Interfejs procesowy dla PI/Xi 400/640 z napięciem izolacji 500 VACRMS między przetwornikiem obrazu a procesem; kabel połączeniowy o długości 25 cm do przetwornika obrazu, bez obudowy, do integracji z obudową ochronną do zastosowań zewnętrznych.
