System monitoringu PI 450 CM

Utrzymanie sieci dystrybucyjnych ma kluczowe znaczenie dla utrzymania naszego obecnego stylu życia. Wszystko zależy od sieci energetycznych – od dostaw żywności i wody, przez fabryki, sieci, systemy bezpieczeństwa, banki, po wszystkie urządzenia elektryczne. Nasze współczesne społeczeństwo nie może funkcjonować bez elektryczności, co wywiera coraz większą presję na firmy energetyczne. Starzejąca się infrastruktura i rosnące zapotrzebowanie na tanią energię elektryczną zwiększyły obciążenie podstacji i sieci, zwiększając ryzyko kosztownych i potencjalnie szkodliwych przerw w dostawie prądu. Aby zapobiec awarii lub zniszczeniu infrastruktury elektroenergetycznej, potrzebne są niezawodne rozwiązania zwiększające przepustowość, utrzymujące niezawodność i kontrolujące koszty.

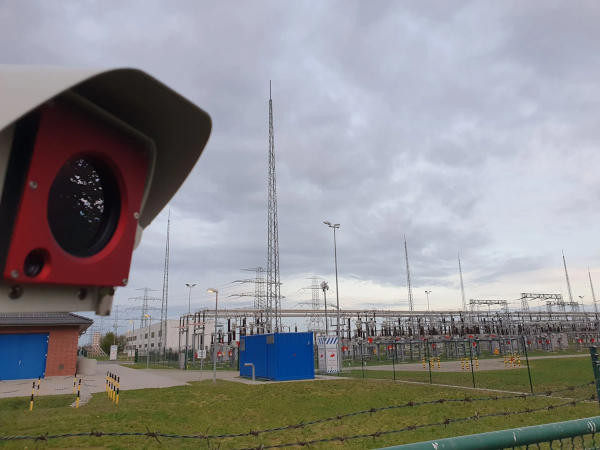

Zrozumienie rozkładu termicznego podzespołów podstacji ma kluczowe znaczenie. Rezystancja elektryczna tych podzespołów powoduje ich degradację, czasami szybką, z upływem czasu. Gdy prąd elektryczny przepływa przez te zdegradowane obszary, energia jest rozpraszana w postaci ciepła. Obrazowanie termiczne umożliwia wizualizację tych problemów i identyfikację potencjalnych awarii. Przedsiębiorstwa energetyczne coraz częściej zdają sobie sprawę, że skanowanie w podczerwieni w terenie za pomocą urządzeń przenośnych nie jest najskuteczniejszym sposobem monitorowania temperatury krytycznych podzespołów podstacji. Umieszczenie kamer termowizyjnych w każdej podstacji w okresach szczytowego obciążenia, kiedy problemy są najbardziej widoczne, jest trudne.

Kamery termowizyjne, będące częścią programu konserwacji zapobiegawczej, mogą wykrywać awarie w sieciach elektroenergetycznych, zanim wystąpią, pomagając utrzymać koszty pod kontrolą. Przegrzanie i awaria krytycznego elementu podstacji, takiego jak transformator, może mieć katastrofalne skutki dla przedsiębiorstwa energetycznego. Stacjonarne kamery termowizyjne monitorują krytyczne elementy 24 godziny na dobę, 7 dni w tygodniu, maksymalizując szansę na identyfikację elementów, które mogą wymagać naprawy lub wymiany z powodu wzrostu temperatury. Jednak szerokie zastosowanie kamer termowizyjnych było dotychczas ograniczone ze względu na ich wysoki koszt jednostkowy.

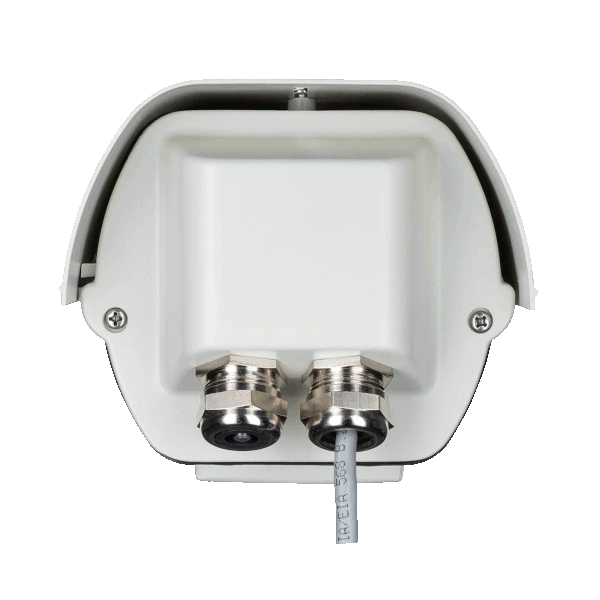

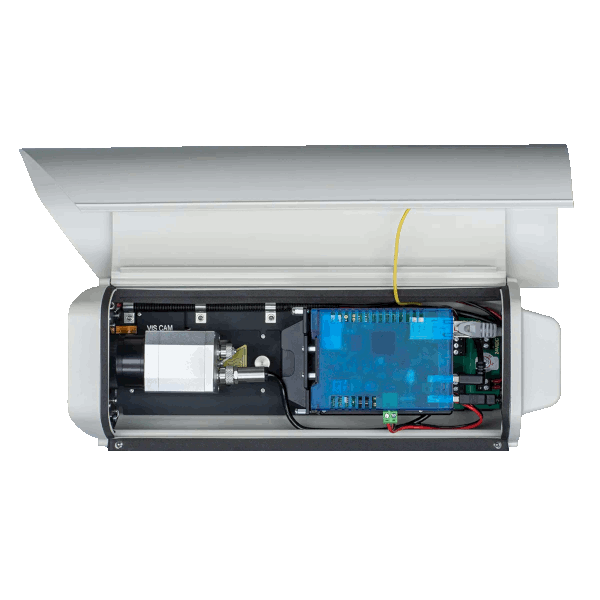

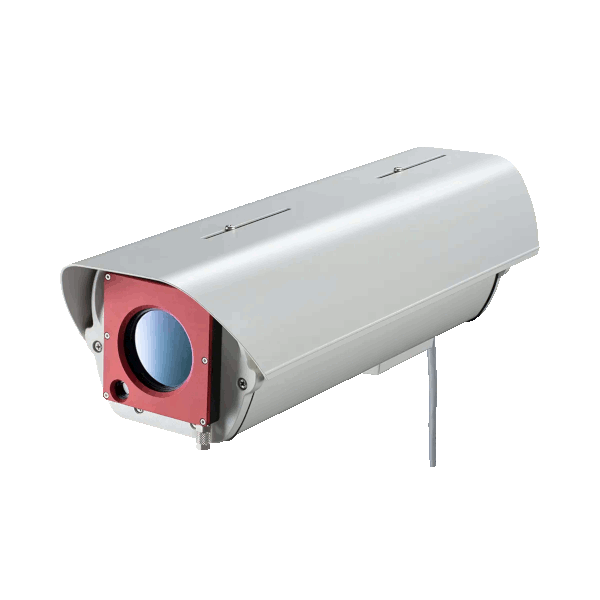

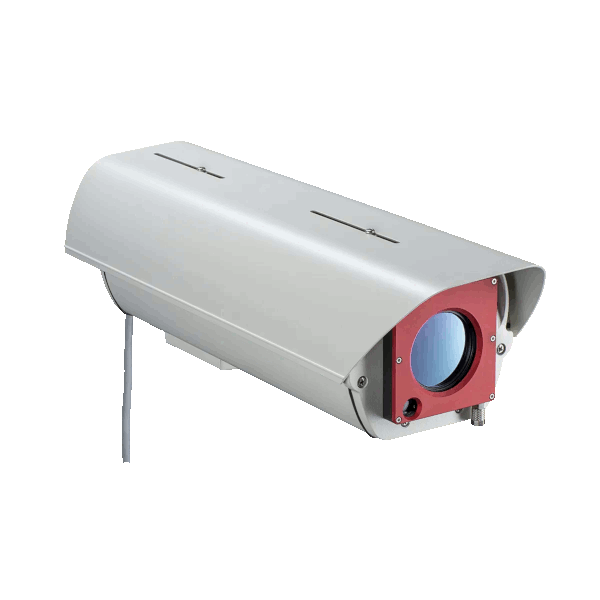

Zestaw PI 450i CM zaspokaja potrzebę ciągłego monitoringu w przemysłowych warunkach zewnętrznych. Ten kompleksowy zestaw integruje wszystkie niezbędne komponenty, aby skutecznie monitorować urządzenia i zagrożenia pożarowe, zapewniając wczesne alarmy w przypadku przegrzania urządzeń lub gdy temperatura zapłonu wskazuje na początek pożaru. Zestaw zawiera kamerę na podczerwień, obudowę zewnętrzną z wentylatorem i elementem grzejnym, przednią szybę z wentylatorem, kamerę wideo o wysokiej rozdzielczości oraz serwer USB Gigabit do transmisji wideo na duże odległości.

Kluczową cechą zestawu PI 450i CM jest szeroki zakres temperatur pracy -40…60°C. Dzięki temu system może być niezawodnie używany zarówno w ekstremalnie zimnym, jak i gorącym klimacie, co czyni go idealnym do zastosowań w trudnych warunkach, takich jak pustynie. Ta elastyczność pozwala na wdrożenie zestawu PI 450i CM w różnych środowiskach, zapewniając ciągły monitoring i ochronę w najtrudniejszych warunkach.

Dzięki konsolidacji i standaryzacji tych elementów w jednym zestawie, zestaw PI 450i CM można wprowadzić na rynek w przystępnej cenie, co zapewnia znaczne oszczędności w porównaniu z instalacjami niestandardowymi. Zwiększone bezpieczeństwo przeciwpożarowe uzyskuje się dzięki monitorowaniu większej liczby obszarów z wielu miejsc montażu. Ekonomiczny charakter tego systemu zapewnia kompleksowe pokrycie obszaru i skuteczniejsze rozwiązania w zakresie wczesnego wykrywania pożaru.

Kluczowym elementem strategii detekcji pakietu PI 450i CM jest wykorzystanie każdego piksela kamery termowizyjnej o wysokiej rozdzielczości 382x288 px do identyfikacji punktów zapalnych. Szybkie procesory kamery termowizyjnej PI 450i stale skanują pole widzenia w poszukiwaniu punktów zapalnych przekraczających zdefiniowane przez użytkownika progi temperaturowe. Kamera termowizyjna PI 450i posiada port interfejsu procesowego, który umożliwia wysyłanie sygnałów alarmowych do zewnętrznych urządzeń sterujących lub systemów tryskaczowych. Dodatkowe moduły interfejsu procesowego mogą być wbudowane w celu ustawienia temperatur alarmu pożarowego w różnych miejscach w polu widzenia kamery, co zwiększa możliwości systemu w zakresie wykrywania i reagowania na potencjalne zagrożenia pożarowe.

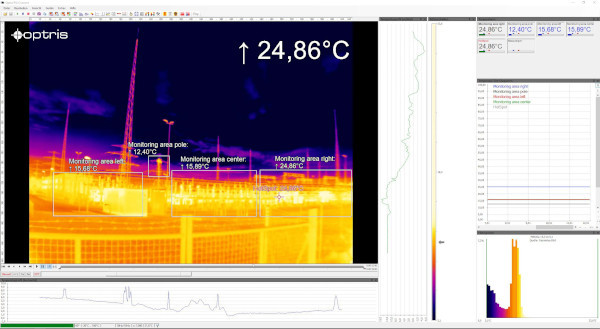

System obsługuje również przesyłanie obrazów termicznych i wideo o wysokiej rozdzielczości do komputera w sterowni wyposażonego w oprogramowanie PIX Connect. Oprogramowanie to można skonfigurować tak, aby wyświetlało wiele obrazów z różnych miejsc montażu, umożliwiając podgląd obrazu termowizyjnego w czasie rzeczywistym w celu identyfikacji fałszywych alarmów, takich jak rury wydechowe koparek lub odbicia światła słonecznego na błyszczących powierzchniach metalowych. Ta funkcja ma kluczowe znaczenie dla zapobiegania niepotrzebnej aktywacji systemów kontroli pożaru lub ewakuacji.

Zaprojektowany i wyprodukowany w Niemczech, pakiet PI 450i CM to kompleksowe i niedrogie rozwiązanie do wczesnego wykrywania pożaru. Inżynierowie z całego świata służą pomocą w kwestiach instalacyjnych, zapewniając skuteczne wdrożenie i sprawne działanie systemu w różnych warunkach przemysłowych. Niezawodność, przystępna cena i zaawansowane funkcje pakietu PI 450i CM sprawiają, że jest to idealny wybór dla przedsiębiorstw użyteczności publicznej, które chcą rozszerzyć swoje możliwości monitorowania i utrzymać ciągłość działania i integralność ich sieci dystrybucyjnych.

Utrzymanie sieci dystrybucyjnych ma kluczowe znaczenie dla utrzymania naszego obecnego stylu życia. Wszystko zależy od sieci energetycznych, od dostaw żywności i wody, przez fabryki, sieci, systemy bezpieczeństwa, banki, po wszystkie urządzenia elektryczne. Nasze współczesne społeczeństwo nie może funkcjonować bez elektryczności, co wywiera coraz większą presję na firmy energetyczne. Starzejąca się infrastruktura i rosnące zapotrzebowanie na tanią energię elektryczną zwiększyły obciążenie podstacji i sieci, zwiększając ryzyko kosztownych i potencjalnie szkodliwych przerw w dostawie prądu. Aby zapobiec awarii lub zniszczeniu sieci elektroenergetycznych, potrzebne są niezawodne rozwiązania zwiększające przepustowość, utrzymujące niezawodność i kontrolujące koszty.

Zrozumienie rozkładu termicznego podzespołów podstacji ma kluczowe znaczenie. Rezystancja elektryczna tych podzespołów powoduje ich degradację, czasami szybką, z upływem czasu. Gdy prąd elektryczny przepływa przez te zdegradowane obszary, energia jest rozpraszana w postaci ciepła. Obrazowanie termiczne umożliwia wizualizację tych problemów i identyfikację potencjalnych awarii. Zakłady energetyczne coraz częściej zdają sobie sprawę, że skanowanie w podczerwieni w terenie za pomocą urządzeń przenośnych nie jest najskuteczniejszym sposobem monitorowania temperatury krytycznych podzespołów podstacji. Umieszczenie kamer termowizyjnych w każdej podstacji w okresach szczytowego obciążenia, kiedy problemy są najbardziej widoczne, jest trudne.

Kamery termowizyjne, będące częścią programu konserwacji zapobiegawczej, mogą wykrywać awarie w sieciach elektroenergetycznych, zanim wystąpią, pomagając utrzymać koszty pod kontrolą. Przegrzanie i awaria krytycznego elementu podstacji, takiego jak transformator, może mieć katastrofalne skutki dla przedsiębiorstwa energetycznego. Stacjonarne kamery termowizyjne monitorują krytyczne elementy 24 godziny na dobę, 7 dni w tygodniu, maksymalizując szansę na identyfikację elementów, które mogą wymagać naprawy lub wymiany z powodu wzrostu temperatury. Jednak szerokie zastosowanie kamer termowizyjnych było dotychczas ograniczone ze względu na ich wysoki koszt jednostkowy.

Zestaw PI 450i CM zaspokaja potrzebę ciągłego monitoringu w przemysłowych warunkach zewnętrznych. Ten kompleksowy zestaw integruje wszystkie niezbędne komponenty, aby skutecznie monitorować urządzenia i zagrożenia pożarowe, zapewniając wczesne alarmy w przypadku przegrzania urządzeń lub gdy temperatura zapłonu wskazuje na początek pożaru. Zestaw zawiera kamerę na podczerwień, obudowę zewnętrzną z wentylatorem i elementem grzejnym, przednią szybę z wentylatorem, kamerę wideo o wysokiej rozdzielczości oraz serwer USB Gigabit do transmisji wideo na duże odległości.

Kluczową cechą zestawu PI 450i CM jest szeroki zakres temperatur pracy od -40°C do 60°C. Dzięki temu system może być niezawodnie używany zarówno w ekstremalnie zimnym, jak i gorącym klimacie, co czyni go idealnym do zastosowań w trudnych warunkach, takich jak pustynie. Ta elastyczność pozwala na wdrożenie zestawu PI 450i CM w różnych środowiskach, zapewniając ciągły monitoring i ochronę w najtrudniejszych warunkach.

Dzięki konsolidacji i standaryzacji tych elementów w jednym zestawie, zestaw PI 450i CM można wprowadzić na rynek w przystępnej cenie, co zapewnia znaczne oszczędności w porównaniu z instalacjami niestandardowymi. Zwiększone bezpieczeństwo przeciwpożarowe uzyskuje się dzięki monitorowaniu większej liczby obszarów z wielu miejsc montażu. Ekonomiczny charakter tego systemu zapewnia kompleksowe pokrycie obszaru i skuteczniejsze rozwiązania w zakresie wczesnego wykrywania pożaru.

Kluczowym elementem strategii detekcji pakietu PI 450i CM jest wykorzystanie każdego piksela kamery termowizyjnej o wysokiej rozdzielczości 382x288 px do identyfikacji punktów zapalnych. Szybkie procesory kamery termowizyjnej PI 450i stale skanują pole widzenia w poszukiwaniu punktów zapalnych przekraczających zdefiniowane przez użytkownika progi temperaturowe. Kamera termowizyjna PI 450i posiada port interfejsu procesowego, który umożliwia wysyłanie sygnałów alarmowych do zewnętrznych urządzeń sterujących lub systemów tryskaczowych. Dodatkowe moduły interfejsu procesowego mogą być wbudowane w celu ustawienia temperatur alarmu pożarowego w różnych miejscach w polu widzenia kamery, co zwiększa możliwości systemu w zakresie wykrywania i reagowania na potencjalne zagrożenia pożarowe.

System obsługuje również przesyłanie obrazów termicznych i wideo o wysokiej rozdzielczości do komputera w sterowni wyposażonego w oprogramowanie PIX Connect. Oprogramowanie to można skonfigurować tak, aby wyświetlało wiele obrazów z różnych miejsc montażu, umożliwiając podgląd obrazu termowizyjnego w czasie rzeczywistym w celu identyfikacji fałszywych alarmów, takich jak rury wydechowe koparek lub odbicia światła słonecznego na błyszczących powierzchniach metalowych. Ta funkcja ma kluczowe znaczenie dla zapobiegania niepotrzebnej aktywacji systemów kontroli pożaru lub ewakuacji.

Zaprojektowany i wyprodukowany w Niemczech, pakiet PI 450i CM to kompleksowe i niedrogie rozwiązanie do wczesnego wykrywania pożaru. Inżynierowie z całego świata służą pomocą w kwestiach instalacyjnych, zapewniając skuteczne wdrożenie i sprawne działanie systemu w różnych warunkach przemysłowych. Niezawodność, przystępna cena i zaawansowane funkcje pakietu PI 450i CM sprawiają, że jest to idealny wybór dla przedsiębiorstw użyteczności publicznej, które chcą zwiększyć swoje możliwości monitorowania i utrzymać integralność swoich sieci dystrybucyjnych.
