Opis produktu

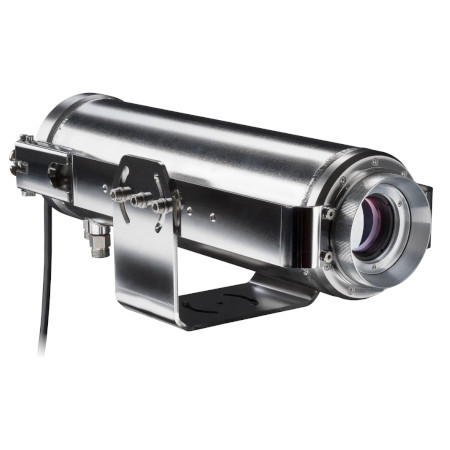

CoolingJacket Advanced to wszechstronna obudowa ochronna przeznaczona dla wybranych pirometrów i kamer termowizyjnych serii PI firmy Optris, umożliwiająca pracę w środowiskach przemysłowych o wysokiej temperaturze. Kamery na podczerwień mogą pracować w temperaturach do 315°C, natomiast pirometry wytrzymują temperaturę otoczenia do 250°C. Obudowa jest wyposażona w system chłodzenia wodą z opcjonalnymi okienkami ochronnymi, co zapewnia optymalną wydajność i trwałość czujników. Modułowa konstrukcja umożliwia łatwą integrację różnych urządzeń i elementów optycznych, a szybkozłączna obudowa ułatwia konserwację czujników. Wersja rozszerzona może zawierać dodatkowe komponenty, takie jak PI NetBox, USB Server Gigabit i Industrial Process Interface. CoolingJacket Advanced jest wykonana z wytrzymałego materiału V2A, posiada klasę ochrony IP65 i jest wyposażona w system przedmuchiwania powietrzem, który utrzymuje optykę czujnika podczerwieni w czystości.
CoolingJacket Advanced (CJA) Uniwersalna obudowa ochronna do optris PI, CTlaser, CSlaser, CTvideo, CSvideo i CSvision do temperatur otoczenia do 315°C (CxL, CxV, CSvision: 250°C)
Zakres dostawy: CoolingJacket Advanced wraz z uchwytem montażowym, instrukcja obsługi
W celu złożenia zamówienia należy wybrać obudowę (wraz z uchwytem) w żądanej wersji (S/ EN/ EU) oraz jednostkę ogniskującą lub część przednią. CoolingJacket Advanced zostanie dostarczony w stanie całkowicie zmontowanym, jeśli zostanie zamówiony wraz z kamerą, termometrem na podczerwień i akcesoriami.
Zakres dostawy: CoolingJacket Advanced wraz z uchwytem montażowym, instrukcja obsługi
W celu złożenia zamówienia należy wybrać obudowę (wraz z uchwytem) w żądanej wersji (S/ EN/ EU) oraz jednostkę ogniskującą lub część przednią. CoolingJacket Advanced zostanie dostarczony w stanie całkowicie zmontowanym, jeśli zostanie zamówiony wraz z kamerą, termometrem na podczerwień i akcesoriami.
Specyfikacja techniczna
| Zakres temperatur roboczych: | od 0 °C do 315 °C (pirometry ograniczone do 250 °C) |
| Zakres temperatur przechowywania: | od 0 °C do 50 °C |
| Wilgotność względna: | 10 … 95 %, bez kondensacji |
| Klasa ochrony: | IP65 |
| Materiał: | stal nierdzewna |
| Wersja standardowa: | Wymiary: 271 x 166 x 182 mm Waga: 5,7 kg |
| Wersja rozszerzona z serwerem USB lub PINetbox | Wymiary: 426 x 166 x 182 mm Waga: 7,8 kg |
| Chłodzenie wodą | Przepływ wody: 1 … 5 l/min Temperatura wody chłodzącej: <50 °C Ciśnienie wody chłodzącej maks. 15 bar (217 psi) |
| Złączki wody chłodzącej: | G1/4″ gwint wewnętrzny, G3/8″ gwint zewnętrzny |
Dostępne wersje:
ACPICJA CoolingJacket Advanced dla kamer PI
ACCXLCJA CoolingJacket Advanced dla Cxlaser, Cxvideo, CSvision
Wersja:
...S Wersja standardowa
...EN Wersja rozszerzona (tylko dla ACPICJA) wraz z uchwytem montażowym do PI NetBox Kabel USB o długości 25 cm z złączem USB-A pod kątem prostym, wspornik montażowy do przemysłowego interfejsu procesowego (ACCJAPIPIFMA)
...EU Wersja rozszerzona wraz z wspornikiem montażowym do serwera USB Gigabit 1), Kabel USB o długości 25 cm z złączem USB-A pod kątem
prostym, wspornik montażowy do przemysłowego interfejsu procesowego (ACCJAPIPIFMA)
ACCXLCJA CoolingJacket Advanced dla Cxlaser, Cxvideo, CSvision
Wersja:
...S Wersja standardowa
...EN Wersja rozszerzona (tylko dla ACPICJA) wraz z uchwytem montażowym do PI NetBox Kabel USB o długości 25 cm z złączem USB-A pod kątem prostym, wspornik montażowy do przemysłowego interfejsu procesowego (ACCJAPIPIFMA)
...EU Wersja rozszerzona wraz z wspornikiem montażowym do serwera USB Gigabit 1), Kabel USB o długości 25 cm z złączem USB-A pod kątem
prostym, wspornik montażowy do przemysłowego interfejsu procesowego (ACCJAPIPIFMA)1) Serwer USB Gigabit musi być zasilany przez PoE, jeśli jest zainstalowany w CoolingJacket Advanced.
Uchwyty montażowe:
- ACCJASAB Uchwyt montażowy do CoolingJacket Advanced (wersja standardowa)
- ACCJAEAB Uchwyt montażowy do CoolingJacket Advanced (wersja rozszerzona)
Moduł montażu dodatkowych elementów wewnątrz:
- ACCJAMKEN Zestaw montażowy do PI NetBox i przemysłowego interfejsu procesowego
- ACCJAMKEU Zestaw montażowy do serwera USB Gigabit i przemysłowego interfejsu procesowego
Moduł ustawiania ostrości/część przednia:
ACCJA ...FU4X moduł ustawiania ostrości dla PI4xxi (obiektyw 18°/ 29°/ 53°)
...FU4XO80 moduł ustawiania ostrości do PI4xxi (obiektyw 80°)
...FU64XM moduł ustawiania ostrości do PI640i (obiektyw 33°/ 60°) i do PI xM (obiektyw 13°/ 27°/ 41°)
...FU64O15 moduł ogniskowania do PI640i (obiektyw 15°)
...FU64O90 moduł ogniskowania do PI640i (obiektyw 90°)
...FUXMO9 moduł ogniskowania do PI xM (obiektyw 9°)
...FPCXL część przednia do Cxlaser, Cxvideo, CSvision
...FPCXLST część przednia do Cxlaser, Cxvideo, CSvision wraz z kołnierzem rurowym (ACHAPF) 300 i rurką wziernikową (ACHAST300)
ACCJA ...FU4X moduł ustawiania ostrości dla PI4xxi (obiektyw 18°/ 29°/ 53°)
...FU4XO80 moduł ustawiania ostrości do PI4xxi (obiektyw 80°)
...FU64XM moduł ustawiania ostrości do PI640i (obiektyw 33°/ 60°) i do PI xM (obiektyw 13°/ 27°/ 41°)
...FU64O15 moduł ogniskowania do PI640i (obiektyw 15°)
...FU64O90 moduł ogniskowania do PI640i (obiektyw 90°)
...FUXMO9 moduł ogniskowania do PI xM (obiektyw 9°)
...FPCXL część przednia do Cxlaser, Cxvideo, CSvision
...FPCXLST część przednia do Cxlaser, Cxvideo, CSvision wraz z kołnierzem rurowym (ACHAPF) 300 i rurką wziernikową (ACHAST300)
Pozostałe:

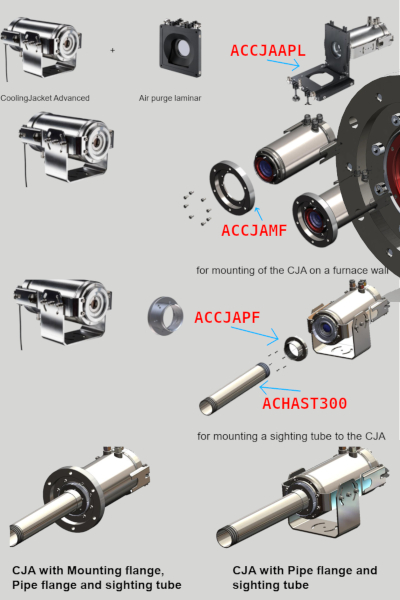

ACCJAAPL Laminarny przedmuch do CoolingJacket Advanced. Okienko ochronne (67 x 3 mm) należy zamówić osobno.
ACCJAAPLF Laminarny przedmuch do CoolingJacket Advanced wraz z okienkiem z folii plastikowej
Wersja:
…S do standardowych zastosowań kamer IR oraz czujników CxL i CxV, pasuje do wszystkich jednostek ogniskujących 2) oraz do przedniej części FPCXL
…L do zastosowań skanowania liniowego, pasuje do wszystkich jednostek ogniskujących 2)
ACCJAAPLF Laminarny przedmuch do CoolingJacket Advanced wraz z okienkiem z folii plastikowej
Wersja:
…S do standardowych zastosowań kamer IR oraz czujników CxL i CxV, pasuje do wszystkich jednostek ogniskujących 2) oraz do przedniej części FPCXL
…L do zastosowań skanowania liniowego, pasuje do wszystkich jednostek ogniskujących 2)
2) z datą produkcji ≥ 01/2018 / z wyjątkiem obiektywów 60°, 80° i 90° / obiektyw 80°: możliwe jest skanowanie liniowe w orientacji poziomej
ACCJAMF Kołnierz montażowy do CoolingJacket Advanced
ACCJAPF Kołnierz rurowy do CoolingJacket Advanced, pasujący do rurki wziernikowej (ACHAST300) z gwintem M48x1,5
Jeżeli obudowa CJA będzie pracowała w temperaturze otoczenia powyżej 250°C, należy dokupić system chłodzenia kabla ACCJACC ...3M wychodzącego z obudowy. Optris oferuje rozwiązania okablowania do temperatur roboczych do 250°C. Jednak Cooling Jacket Advanced jest często stosowany w środowiskach, w których temperatura dochodzi do 315 °C. Aby temu zaradzić, system chłodzenia kabli Cooling Jacket Advanced umożliwia pracę kabli w ekstremalnie gorących środowiskach o temperaturze powyżej 250 °C dzięki zastosowaniu kabli chłodzonych powietrzem i zabezpieczonych przed wysoką temperaturą. System jest dostarczany wraz z kompletnym zestawem montażowym. Dodatkowo dostępna jest elastyczna rura wysokotemperaturowa z siatką ze stali nierdzewnej o długości 3 m, 5 m i do 8 m, zapewniająca wszechstronne możliwości zastosowania w różnych aplikacjach. Zapewnia to niezawodne działanie i trwałość nawet w najbardziej wymagających warunkach
Specyfikacja ogólna
- Temperatura robocza: od 0 °C do 315 °C
- Zakres temperatur przechowywania: od 0 °C do 80 °C
- Klasa ochrony: IP65
- Wilgotność względna: 10–95%, bez kondensacji
- Materiał: aluminium anodowane
- Waga: 1,4 kg
- Wymiary: długość: 500 mm, wysokość: 200 mm, średnica zewnętrzna: 36 mm
Oczyszczanie powietrzem
- Ciśnienie absolutne: 1,1–4,0 bar
- Warunki: Należy stosować wyłącznie bezolejowe, technicznie czyste powietrze.

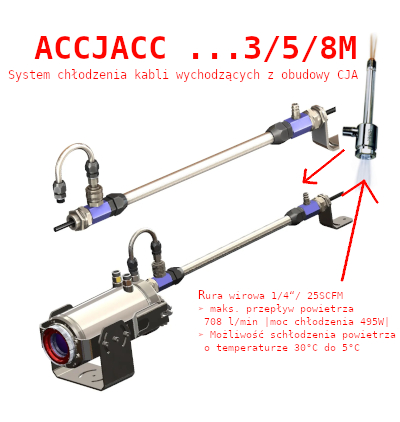

ACCJACC ...3M System chłodzenia kabli 3) do CoolingJacket Advanced dla temperatur >250 °C wraz z kompletnym zestawem montażowym i 3 m
wysokotemperaturową rurką elastyczną z siatką ze stali nierdzewnej
...5M Chłodzenie kabli za pomocą 5 m wysokotemperaturowej rurki elastycznej
...8M Chłodzenie kabli za pomocą 8 m wysokotemperaturowej rurki elastycznej
wysokotemperaturową rurką elastyczną z siatką ze stali nierdzewnej
...5M Chłodzenie kabli za pomocą 5 m wysokotemperaturowej rurki elastycznej
...8M Chłodzenie kabli za pomocą 8 m wysokotemperaturowej rurki elastycznej
3) Aby uzyskać wystarczającą moc chłodniczą, wymagana jest rurka wirowa Vortex (zalecenie: www.exair.com). Rurki wirowe Vortex to rozwiązanie w chłodzeniu miejscowym sprężonym powietrzem w przemyśle. Dzięki wykorzystaniu sprężonego powietrza generują dwa strumienie – gorący i zimny – bez konieczności użycia ruchomych części. Metoda ta pozwala na osiągnięcie temperatury nawet -46°C, co sprawia, że rurki są doskonałym wyborem do chłodzenia elementów. Rurki wirowe EXAIR wykonane są z wysokiej jakości stali nierdzewnej, co zapewnia ich trwałość oraz odporność na trudne warunki pracy.
