Kamera termowizyjna PI 450i G7

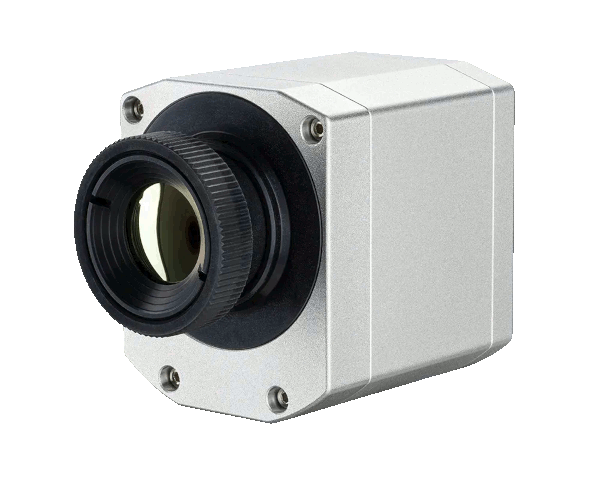

PI 450i G7 to kamera termowizyjna zaprojektowana z myślą o potrzebach zarówno badaczy, jak i inżynierów procesowych. Kamera termowizyjna PI 450i G7 to wszechstronna kamera termowizyjna, która obsługuje zdalne pomiary temperatury w podczerwieni w zastosowaniach badawczych i kontroli procesów. W standardowej konfiguracji oferuje wysoką rozdzielczość i jakość obrazu oraz zakres pomiarowy 150…1500°C. Kamera termowizyjna wykorzystuje niechłodzony mikrobolometryczny detektor podczerwieni o rozdzielczości 382x288 pikseli do tworzenia obrazów termicznych.

Emisyjność szkła jest kluczowym czynnikiem dla dokładnego pomiaru temperatury. Zależy ona od wielu czynników i musi być dostosowana do konkretnego zastosowania. Specjalny zakres widmowy G7 wynoszący 7.9 µm odpowiada najwyższej emisyjności szkła, co ułatwia zdalny pomiar temperatury, ponieważ zakres odbicia i przepuszczalności jest zminimalizowany. Oprócz zmniejszenia problemów z odbiciem, kolejną zaletą jest zmniejszona zależność kątowa emisyjności powierzchni szkła w tym zakresie długości fal. W rezultacie temperaturę powierzchni można mierzyć niezależnie od odbicia, nawet pod kątem nachylenia.

W odróżnieniu od innych kamer na podczerwień z mniejszymi pikselami, optymalny rozmiar piksela wynoszący 17 µm pozwala na uzyskanie małego pola widzenia (MFOV) wynoszącego zaledwie 3x3 piksele. Wyższa jakość i większy rozmiar optyki gwarantują wysoką wierność obrazu przy minimalnych zniekształceniach i stałej jasności w całym kadrze. Dostępna jest szeroka gama wymiennych obiektywów, co pozwala użytkownikom wybrać optymalny obiektyw do uchwycenia i maksymalizacji liczby pikseli w wybranym obiekcie, zapewniając precyzyjne pomiary i optymalną rozdzielczość obrazu.

Kamera termowizyjna oferuje standardową częstotliwość odświeżania do 80 Hz, co ułatwia szybkie wykrywanie temperatury w dynamicznych środowiskach produkcyjnych. Dzięki krótkiemu czasowi reakcji rejestruje temperaturę z precyzją nawet w szybko zmieniających się procesach, minimalizując rozmycie obrazu. Wysoka częstotliwość odświeżania gwarantuje wyjątkową jakość obrazu, szczególnie gdy obiekt jest w ruchu.

Kamera PI 450i G7 współpracuje z oprogramowaniem Optris PIX Connect, dostępnym do bezpłatnego pobrania z aktualizacjami. Pakiet PIX Connect obejmuje funkcje wyszukiwania gorących i zimnych punktów, histogramów, profilowania temperatury, odejmowania obrazów i inne narzędzia do przetwarzania obrazów termicznych. Dla badaczy i inżynierów procesowych, oparta na komputerze PC platforma PIX Connect oferuje zaawansowane funkcje przetwarzania obrazów termicznych, które pozwalają użytkownikom na wyodrębnianie i dokumentowanie w pełni skalibrowanych pomiarów temperatury z dowolnego punktu sceny. Dane dotyczące czasu i temperatury można wyodrębnić z plików wideo na żywo lub nagranych w podczerwieni wraz z zapisanymi danymi dotyczącymi temperatury. Kamera termowizyjna oferuje wszechstronne możliwości gromadzenia danych, umożliwiając inżynierom rejestrowanie najwyższych, najniższych i średnich temperatur z obszarów o dowolnej wielkości i kształcie oraz złożonych sygnałów alarmowych. Co więcej, inżynierowie mogą odtwarzać zapisane obrazy termowizyjne klatka po klatce, umożliwiając rejestrowanie i przechowywanie obrazów radiometrycznych. Funkcja ta umożliwia również wyzwalanie migawek podczas wahań temperatury, zapewniając kompleksową analizę i dokumentację danych termograficznych.

Kamera PI 450i G7 na nowo zdefiniowała skanowanie liniowe w przemyśle szklarskim. Jej innowacyjna funkcja skanowania liniowego, zintegrowana z oprogramowaniem PIX Connect, umożliwia precyzyjne pomiary temperatury na liniach produkcyjnych szkła. Funkcja ta przekształca dwuwymiarowy obraz wizualny z kamery termowizyjnej w rozkład temperatury wzdłuż jednej linii, ułatwiając dokładne monitorowanie i analizę zmian temperatury w czasie rzeczywistym. Tradycyjnie skanery liniowe są wykorzystywane w przemyśle szklarskim do różnych procedur pomiarowych. W tych urządzeniach detektor punktowy jest połączony z obrotowym zwierciadłem, aby generować liniowy skan optyczny obiektu. Urządzenia te są nieporęczne i drogie, a ich konfiguracja wymaga dużego nakładu pracy ręcznej.

Wykorzystanie kamery termowizyjnej jako skanera liniowego polega na wybraniu dowolnej linii z matrycy detektorów. To podejście, oprócz bardziej kompaktowej konstrukcji i niższych kosztów, oferuje dwie istotne zalety. Po pierwsze, użytkownicy mogą pozycjonować i wymiarować skanowaną linię w dowolnym miejscu za pomocą sterowania programowego, co zwiększa elastyczność i adaptacyjność podczas konfiguracji systemu. Po drugie, użytkownicy otrzymują pełny obraz w podczerwieni jako informację uzupełniającą, zapewniającą cenny kontekst podczas pracy. Te korzyści są szczególnie istotne podczas konfiguracji i optymalizacji systemu. Kamery termowizyjne mogą precyzyjnie mierzyć temperaturę powierzchni ruchomych obiektów pomiarowych przy użyciu minimalnych apertur.

Funkcja ta jest szczególnie istotna w przemyśle szklarskim, ponieważ temperatura szkła ma bezpośredni wpływ na jakość. W związku z tym temperatury są rejestrowane w wielu punktach podczas produkcji i przesyłane bezpośrednio do systemu sterowania procesem. W tym trybie kamera termowizyjna stanowi idealny zamiennik dla niewygodnych, mechanicznych kamer liniowych do skanowania w podczerwieni, wymagając jedynie ułamka miejsca, które jest zazwyczaj potrzebne do montażu starszej technologii mechanicznego skanowania liniowego. Kamera usprawnia instalację i obsługę, oferując kompaktową konstrukcję i zaawansowaną funkcjonalność, a jednocześnie zapewniając wydajność porównywalną lub wyższą niż tradycyjne rozwiązania. To przejście stanowi znaczący postęp w technologii obrazowania w podczerwieni, zwiększając wydajność i użyteczność w różnych zastosowaniach.

Niewielka głowica kamery PI 450i G7 została zaprojektowana z myślą o łatwym przenoszeniu ze stołu laboratoryjnego do niewielkich przestrzeni w hali produkcyjnej. Jej wysoka odporność na temperaturę otoczenia, sięgająca 80°C, zapewnia trwałość w trudnych warunkach, dzięki czemu nadaje się do zastosowań przemysłowych. Dostępny jest szeroki wachlarz akcesoriów, które umożliwiają kamerze zbieranie danych i regulację temperatury nawet w najtrudniejszych warunkach procesowych. Dostępne są obudowy chłodzone cieczą, zapewniające ochronę kamery w temperaturach otoczenia do 315°C, wraz z elementami montażowymi dla przemysłowego interfejsu procesowego, o którym mowa poniżej. Dodatkowo, producent projektuje i testuje akcesoria do przedmuchu powietrza, aby zapewnić optymalną wydajność poprzez ochronę optyki przed tłumiącym wpływem pyłu i oparów fabrycznych. Do montażu na zewnątrz dostępne są obudowy zewnętrzne kamery termowizyjnej z wbudowanym ogrzewaniem, umożliwiające bezproblemową integrację kamery termowizyjnej PI 450i G7 w warunkach zewnętrznych.

Kamera termowizyjna PI 450i G7 i platforma oprogramowania PIX Connect zostały starannie zaprojektowane, aby ułatwić bezproblemową transmisję informacji o temperaturze z kamery do zewnętrznych sterowników PLC lub interfejsów sterujących. Dzięki przemysłowemu interfejsowi procesowemu, dane dotyczące temperatury lub alarmów z określonych obszarów mogą być przesyłane do zewnętrznego sterownika PLC za pośrednictwem wyjść prądowych lub przekaźnikowych. Ponadto, funkcja zewnętrznego wyzwalania umożliwia użytkownikom rejestrowanie pojedynczego obrazu lub sekwencji wideo na żywo po przekroczeniu ustalonych progów temperatury, zapewniając precyzyjne monitorowanie i sterowanie krytycznymi procesami. Kamera dostarczana jest z certyfikatami kalibracji dla klientów, którzy muszą udokumentować spójność pomiarową.
