Pirometr CTlaser F6 został zaprojektowany do precyzyjnego, bezkontaktowego pomiaru temperatury gazów spalinowych zawierających tlenek węgla, w zakresie do 1650°C, co czyni go idealnym do zastosowań takich jak procesy spalania, w tym spalanie odpadów i praca reaktorów chemicznych. Cząsteczki gazu emitują energię podczerwoną o określonych długościach fal, tworząc pasma absorpcyjne w widmie podczerwieni. Pirometry filtry do wyboru długości fal na podstawie pasm absorpcyjnych badanych gazów, definiując zakres widmowy. W temperaturze otoczenia dwutlenek węgla (CO₂) wykazuje silne pasmo absorpcyjne przy 4,24 µm, podczas gdy tlenek węgla (CO) wykazuje pasmo absorpcyjne przy 4,66 µm. Podwyższona temperatura gazu powoduje przesunięcia tych pasm absorpcyjnych. Gaz spalinowy zachowuje się jak medium półprzezroczyste dla termometrów na podczerwień, co wymaga odpowiedniej gęstości lub objętości gorących cząsteczek gazu do uzyskania prawidłowych pomiarów, podobnych do widoczności przez mgłę. Głębokość pomiaru w strumieniu gazu zależy od temperatury, rodzaju i stężenia gazu.
Pasmo pirometru CTlaser F6 wynoszące około 4,66 μm zapewnia dokładne odczyty temperatury tlenku węgla. Zakresy pomiarowe temperatury wynoszą 200…1450°C dla modelu F6 i 400…1650°C dla modelu F6H. Dokładność systemu wynosi ±1%, a powtarzalność ±0.5% lub +0.5°C w temperaturze otoczenia 23±5°C. Dzięki średnicy pola pomiarowego od 1.6 mm i optyce 45:1 z różnymi długościami ogniskowej, ten pirometr zapewnia dokładność i elastyczność w różnych warunkach.
Podwójny celownik laserowy zapewnia precyzyjne wsparcie celowania i minimalizuje błędy ustawienia. Ten innowacyjny system wykorzystuje dwie wiązki laserowe śledzące ścieżkę optyczną podczerwieni i dokładnie wskazuje położenie i wielkość pola pomiarowego, niezależnie od odległości.

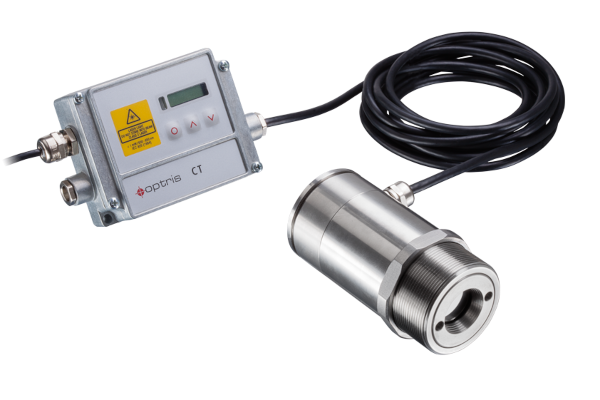

Pirometr charakteryzuje się dwuczęściową konstrukcją z oddzielnym modułem elektroniki, zapewniając szeroki wachlarz wyjść analogowych i cyfrowych, co umożliwia bezproblemową integrację z różnymi procesami przemysłowymi i systemami sterowania. Urządzenie działa w temperaturach otoczenia do 85°C bez konieczności chłodzenia, a laser automatycznie wyłącza się w temperaturze 50°C w celu oszczędzania energii.
Wzbogacony o akcesoria Optris, takie jak przedmuch powietrza, płaszcze chłodzące i kołnierze montażowe, CTlaser F2 został zaprojektowany z myślą o integracji z różnorodnymi aplikacjami do monitorowania gazów, z opcjami personalizacji, takimi jak różne rozmiary kabli, dostępnymi w zależności od wymagań klienta.
Wyprodukowane w Niemczech pirometry przechodzą skrupulatną kalibrację, aby spełniać normy rządowe, takie jak PTB czy NIST. Kalibrowane w atmosferze gazu obojętnego (argonu), gwarantują dokładność pomiaru temperatury. Ten rygorystyczny proces kalibracji gwarantuje najwyższą jakość i dokładność.
