Pirometr CS LT

Pirometr do bezkontaktowego pomiaru temperatury serii CS, znajduje zastosowanie wszędzie tam gdzie wymagane są miniaturowe gabaryty oraz niska stała czasowa pomiaru. Dodatkowym atutem są funkcje pomiaru temperatury: max., min. lub średniej. Dzięki opcjonalnemu zewnętrznemu programatorowi USB, bardzo łatwo można przystosować pirometr do pomiaru temperatury zgodnie z indywidualnymi potrzebami użytkownika. Pirometr optris CS składa się z głowicy pomiarowej wewnątrz której zintegrowano całą elektronikę dalej wyprowadzony jest kabel o długości 1mb (w opcji nawet do 15mb). Pirometr posiada szeroki zakres pomiarowy: -50°C ~ 1030°C. Pirometr może być też wykorzystywany jako fotokomórka wykrywająca pojawienie się na taśmociągu detalu, który to został np. pominięty w procesie wygrzewania lub nie osiągnął zadanej temperatury.

Własności

• Wyjścia analogowe skalowalne 0-5 V lub 0-10 V, termopara typ K lub wejście alarmowe z regulowanymi poziomami napięć
• Wyjścia alarmowe 0-30 V / 50 mA (otwarty kolektor) 3-stanowe wyjście alarmowe: regulowane progi napięć dla alarmu, pre-alarmu lub jego braku
• Wyjścia cyfrowe uni / bidirectional, 9.6 kBaud, 0 / 3 V digital level
• USB (opcja)
• Wejście analogowe (0-10V) programowalne wejście funkcyjne do zewnętrznej regulacji emisyjności / ustalania temp. otoczenia, sterowania sygnałem wyjściowym lub funkcją wstrzymywania pomiaru
• Wskaźnik LED alarm, wspomaganie pozycjonowania głowicy, samodiagnostyka, wskazanie temperatury (kod temperaturowy)
• w opcji wyjście cyfrowe USB (poprzez programator ...K)

Korzyści

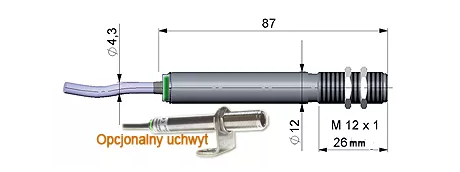

Kompaktowa obudowa z elektroniką wbudowaną w głowicę pomiarową, prosty montaż (M12x1, 87 mm). Temperatura pracy do 80°C bez chłodzenia. Wbudowana zielona dioda pracująca jako sygnalizacja alarmu, element auto-diagnostyki lub wyświetlanie kodu temperatury.
Wyjście analogowe i cyfrowe lub alarmowe typu open collector. CSmed w wersji LT: z wtyczką do wpięcia w system.

Zakres pomiarowy -50 ... +1030°C oraz doskonała optyka 15:1 stanowią o szerokim zakresie możliwych aplikacji pirometrów. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród napięciowych lub cyfrowego z interfejsem USB - dzięki oprogramowaniu CompactConnect. Konfigurowanie parametrów możliwe jest tylko z komputera. Oprócz współczynnika emisyjności, który można ustawiać zarówno z komputera jak i napięciem. CompactConnect umożliwia konfigurowanie takich parametrów jak: zakres temperaturowy, emisyjność, transmitancja, stała czasowa oraz funkcje pomiaru temperatury. Kombinacja małych wymiarów, wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych.

Sposób zamawiania

1. OPTCSLT15K - pirometr wraz z kablem serwisowym USB i oprogramowaniem konfiguracyjnym
2. OPTCSLT15 - pirometr bez akcesoriów, należy podać żądany zakres pomiarowy i sygnał wyjściowy, i inne ustawienia tp.

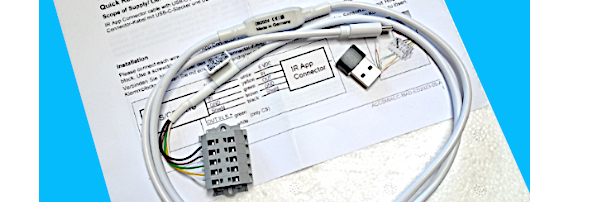

UWAGA: w przypadku większej ilości sztuk koniecznym jest tylko jeden programator USB - ACCSMIACC

W opcji istnieje możliwość zakupu pirometru z dłuższym kablem (zamiast standardowego 1m). Poniżej ich kody zamawiania:

• OPTCSLT15CB3 - pirometr kabel o długości 3 m
• OPTCSLT15CB8 - pirometr kabel o długości 8 m
• OPTCSLT15CB15 - pirometr kabel o długości15 m

Akcesoria opcjonalne

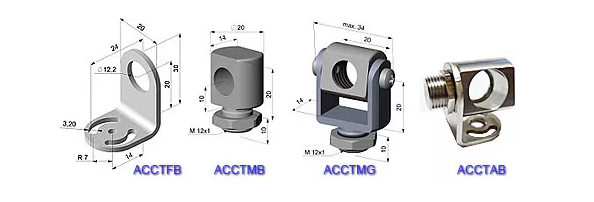

Uchwyty montażowe

• ACCTFB - uchwyt montażowy nastawny w 1 osi
• ACCTMB - uchwyt montażowy nastawny w 1 osi
• ACCTMG - uchwyt montażowy nastawny w 2 osiach
• ACCTAB - uchwyt złożony z dwóch innych: ACCTFB + ACCTMB

Akcesoria ochronne

• ACCTPW - soczewka bliskiego widzenia CF lub ochrona soczewki
• ACCTRAM - lusterko do patrzenia przez pirometr od kątem 90º
• ACCTAPL- laminarny nadmuch optyki (opcjonalnie z uchwytem ACCTMG)
• ACCSAP - standardowy nadmuch optyki

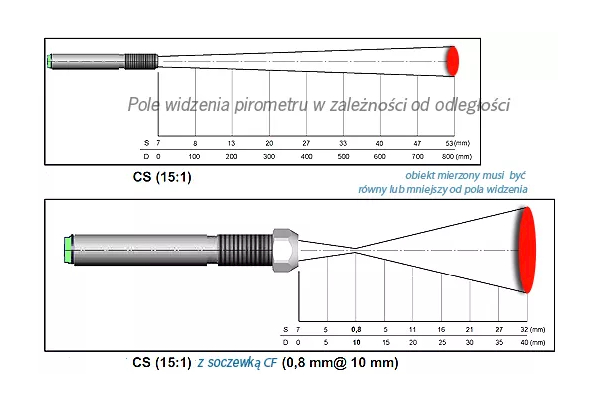

Charakterystyka optyki (15:1) lub z dokręconą soczewką bliskiego widzenia CF

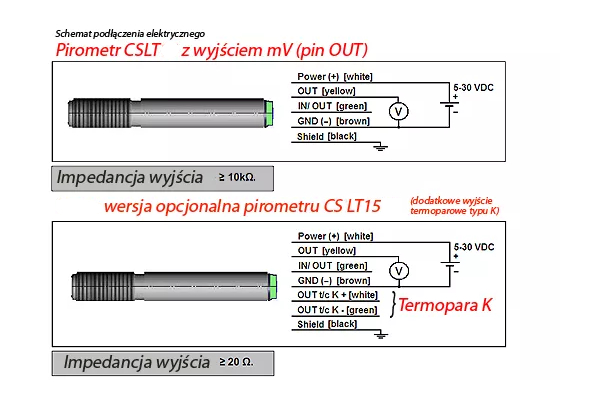

Instalacja elektryczna

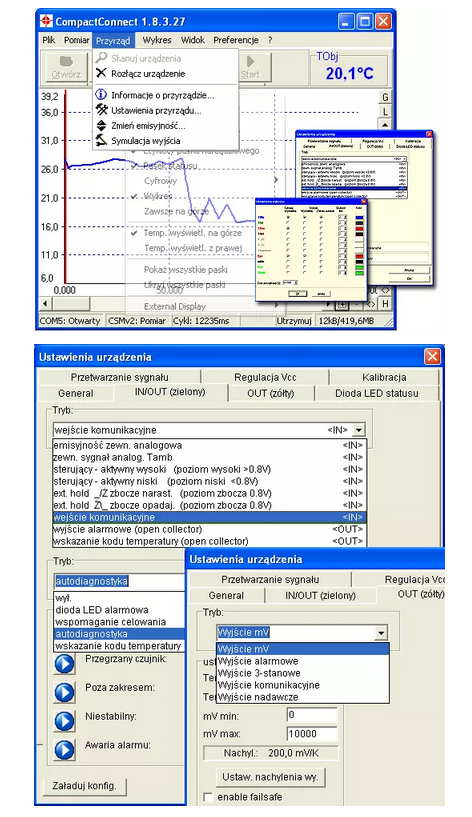

Przy zamówieniu programatora USB w komplecie oprogramowanie CompactConnect:
