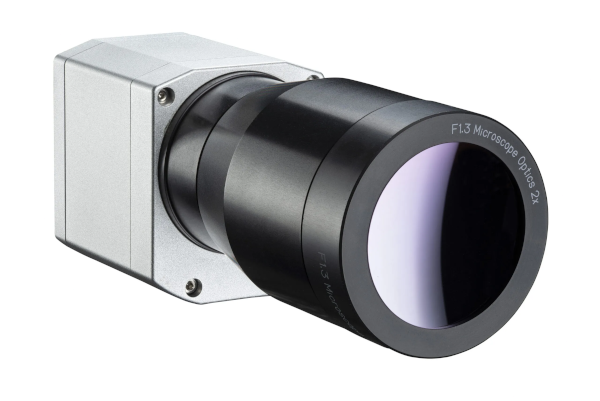

Opis produktu
Inżynierowie często napotykają rozbieżności między pomiarami temperatury uzyskanymi za pomocą termopar kontaktowych a pomiarami wykonanymi za pomocą odpowiednio wyposażonej kamery na podczerwień, szczególnie w przypadku małych obiektów. Rozbieżność ta wynika zazwyczaj z efektu mostka termicznego połączenia termopary, które przewodzi ciepło i wpływa na dokładność pomiaru. W takich przypadkach bezkontaktowe kamery na podczerwień zazwyczaj dają dokładniejsze wyniki, ponieważ unikają problemów związanych z przewodzeniem ciepła, które występują w przypadku metod kontaktowych.
Podobnie jak w przypadku mikroskopów działających w zakresie widzialnym, wybór odpowiedniej optyki wymaga kompromisu między całkowitym polem widzenia a najmniejszym obiektem wymagającym obserwacji i pomiaru. Najwyższej klasy obiektyw mikroskopowy PI 640i może wykrywać zmiany temperatury na celach o wielkości zaledwie 8 µm w polu widzenia 5,4 mm x 4,0 mm. Zintegrowanie kamery na podczerwień o wysokiej rozdzielczości z niemieckimi obiektywami mikroskopowymi na podczerwień i precyzyjnym stolikiem montażowym ułatwia precyzyjną regulację odległości roboczej, zapewniając dokładną i szczegółową analizę termiczną małych elementów.
Producenci kamer na podczerwień często podkreślają rozmiar pojedynczego piksela lub IFOV (pole widzenia), aby pokazać zdolność kamery do rozróżniania małych obiektów. Należy jednak pamiętać, że dokładny pomiar temperatury za pomocą kamery na podczerwień wymaga wielu pikseli. Kamery z mniejszymi odstępami między detektorami wymagają aż 7 x 7 pikseli, aby zapewnić pomiary temperatury z określoną dokładnością. Specyfikacja MFOV (pole widzenia pomiarowego) odgrywa kluczową rolę w zapewnieniu prawidłowości pomiarów temperatury.
Oprócz niskiego szumu termicznego, optymalny rozmiar piksela wynoszący 17 µm dla promieniowania podczerwonego o długiej fali pozwala na uzyskanie małego pola widzenia pomiarowego (MFOV) wynoszącego zaledwie 4 x 4 piksele. Zastosowanie najwyższej jakości i większej optyki zapewnia wysoką jakość obrazu, minimalizując zniekształcenia i zapewniając równomierne tłumienie w całym obrazie. Dostępne są różne wymienne obiektywy, które pozwalają na prawidłowe kadrowanie i maksymalizację liczby pikseli na mierzonym obiekcie. Kamera na podczerwień obsługuje częstotliwość odświeżania 32 Hz w trybie standardowym lub 125 Hz w trybie szybkiej podkadrówki, umożliwiając monitorowanie szybkich procesów produkcyjnych.
PI 640i jest kompatybilna z oprogramowaniem Optris PIX Connect, które użytkownicy mogą pobrać bezpłatnie i otrzymywać aktualizacje bez żadnych kosztów. Ten pakiet oprogramowania zawiera takie funkcje, jak wykrywanie najcieplejszych i najchłodniejszych punktów, histogramy, profilowanie temperatury, odejmowanie obrazów i inne narzędzia do przetwarzania obrazów termicznych. Dla naukowców i inżynierów procesowych platforma PIX Connect oparta na komputerze PC oferuje solidne możliwości przetwarzania obrazów termicznych, umożliwiając użytkownikom wyodrębnianie i dokumentowanie w pełni skalibrowanych pomiarów temperatury z dowolnego piksela w scenie.
Dane dotyczące czasu i temperatury można wyodrębnić z transmisji wideo na żywo oraz zarejestrowanych plików wideo zawierających zapisane dane dotyczące temperatury. Inżynierowie mogą wykorzystać możliwości gromadzenia danych do wyodrębniania najwyższych, najniższych i średnich temperatur z obszarów o dowolnym rozmiarze i kształcie oraz otrzymywania złożonych sygnałów alarmowych. Ponadto system obsługuje odtwarzanie zapisanych obrazów termicznych klatka po klatce, umożliwiając inżynierom przechwytywanie i przechowywanie obrazów radiometrycznych oraz wyzwalanie migawek podczas zmian temperatury. Funkcja ta zapewnia kompleksowe monitorowanie i szczegółową analizę zdarzeń termicznych w czasie.
Wielu inżynierów gromadzi dane z wielu lokalizacji na urządzeniach elektronicznych przez dłuższy czas, korzystając z funkcji Temperatura/Czas, która rejestruje dane w określonych przez użytkownika odstępach czasu i przechowuje je w plikach .csv. Niektórzy inżynierowie preferują uzyskiwanie pełnych obrazów i wykorzystywanie skalibrowanych plików sekwencyjnych lub skalibrowanych obrazów .tiff, które mogą być rejestrowane w określonych przez użytkownika odstępach czasu. Procedura przechowywania sekwencji migawek ułatwia również przechowywanie plików CSV z pełną matrycą temperatur w określonych przez użytkownika odstępach czasu, zapewniając kompleksowy zapis danych dotyczących temperatury do szczegółowej analizy i raportowania.
Zastosowanie

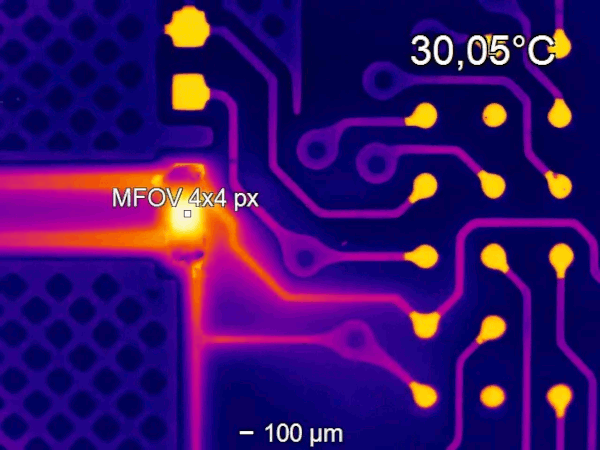

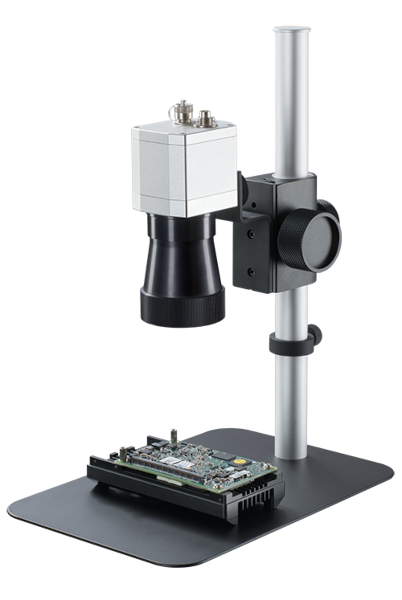

Optyka mikroskopowa optris idealnie nadaje się do analizy termicznej całych płytek drukowanych, a szczegółowe zdjęcia makro poszczególnych komponentów można mierzyć w sposób niezawodny. Wysoka jakość rozdzielczości termicznej i geometrycznej kamer na podczerwień pozwala na skuteczne i precyzyjne testowanie funkcjonalności produktów elektronicznych. Dzięki optyce mikroskopowej MO2X z 2-krotnym powiększeniem kamera na podczerwień PI 640i firmy Optris jest teraz w stanie rejestrować obrazy w podczerwieni nawet złożonych struktur. Aby uzyskać dokładny pomiar temperatury, wymagane są 4 x 4 piksele (MFOV), dzięki czemu można teraz mierzyć obiekty o rozmiarze zaledwie 34 µm (MO44). Oznacza to, że nawet najmniejsze struktury mogą być analizowane na poziomie chipów. Rozdzielczość termiczna 80 mK jest bardzo dobrą wartością dla tej optyki. Ogniskowa nowej optyki umożliwia pracę w odległości 15 mm od mierzonego obiektu. Ponieważ optykę kamer termowizyjnych serii PI można łatwo wymieniać, system można elastycznie wykorzystywać do różnych zadań pomiarowych. W połączeniu z dostarczanym wysokiej jakości statywem mikroskopowym z precyzyjną regulacją można bardzo łatwo kontrolować zespoły mikroelektroniczne.
Dane techniczne

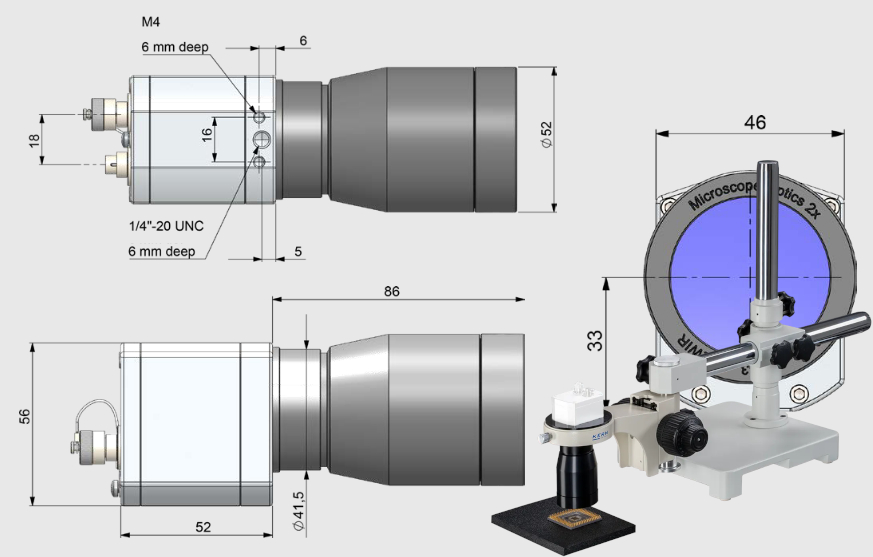

| MODEL | PI 640i LT 10°x 8° MO2X |
| DETEKTOR | |
| Rozdzielczość optyczna | Pełna rozdzielczość: 640×480 pikseli Skanowanie liniowe: 640×120 pikseli |
| Rozmiar piksela | 17 µm |
| Detektor | Niechłodzony bolometr |
| Pasmo | 8…14 µm |
| Filtr optyczny | Opcjonalnie: CO2 10,6 µm |
| Częstotliwość odświeżania | Pełna rozdzielczość: 32 Hz Skanowanie liniowe: 125 Hz |
| OPTYKA | |
| Pole widzenia | 10°x 8° |
| Ogniskowa | 60 mm |
| Jasność obiektywu F | 1.3 |
| Rozdzielczość optyczna | 440:1 |
| Minimalna odległość od obiektu | 15 mm |
| Wymienne obiektywy | Tak |
| PARAMETRY METROLOGICZNE | |
| Zakres pomiarowy | -20…100°C | 0…250°C | 150…900°C |
| Dokładność *1) | ±2°C lub ±2% odczytu, zależnie co większe |
| Czułość termiczna (NETD) *2) | 80 mK |
| Chwilowe pole widzenia IFOV, 1 px | 8 µm |
| Mierzalne pole widzenia MFOV | 32 µm |
| Mierzalne pole widzenia (MFOV) | 4×4 px |
| Czas stabilizacji | 10 min |
| Emisyjność / przepuszczalność / odbicie | regulowane: 0.100…1.100 |
| INTERFEJSY | |
| Interfejs | USB opcjonalnie: interfejs USB GigE (PoE) |
| Obsługiwane protokoły | USB 2.0 |
| Kompatybilne oprogramowanie | PIXConnect, ConnectSDK, EasyAPI, ExpertAPI |
| WEJŚCIA/WYJŚCIA ANALOGOWE | |
| Wyjście/wejście bezpośrednie | 1x wyjście analogowe (0/4-20 mA) 1x wejście (analogowe lub cyfrowe); optycznie izolowane |
| Opcjonalny interfejs procesów przemysłowych (PIF) | 2x wejście 0–10 V, wejście cyfrowe (maks. 24 V), 3x wyjścia 0/4–20 mA, 3x przekaźnik (0–30 V/400 mA), przekaźnik bezpieczeństwa |
| Długość kabla USB: | 1 m (standard), 3 m, 5 m, 10 m, 20 m |
| PRZETWARZANIE OBRAZÓW | |
| Konfiguracja | Za pomocą oprogramowania PIXConenct |
| Działanie | Wspomagane przez komputer |
| Funkcje | Pomiar obszarów zainteresowania, skaner liniowy, EventGrabber, scalanie, alarmowanie, funkcje porównawcze, wykresy temperatury w funkcji czasu, profile temperatury, nagrywanie i odtwarzanie, wyzwalanie |
| OGÓLNE | |
| Wymiary kamery | 52 x 59 x 139 mm |
| Materiał korpusu | Aluminium |
| Masa | 410 g |
| Gniazdo statywu | 1/4-20 UNC |
| Regulacja ostrości | Ręczna |
| ŚRODOWISKO I CERTYFIKATY | |
| Zakres temperatur roboczych | 0…50°C |
| Zakres temperatur przechowywania | -40…70°C |
| Wilgotność względna | 20–80%, bez kondensacji |
| Stopień ochrony | IP67 |
| Kompatybilność EMC | Zgodna z dyrektywą 2014/30/UE |
| Odporność na wstrząsy | IEC 60068-2-27 (25 G i 50 G) |
| Odporność na wibracje | IEC 60068-2-6 (sinusoidalne) IEC 60068-2-64 (szerokopasmowe) |
| Zgodność z przepisami | CE, UKCA, RoHS |
| ZASILANIE | |
| Zasilanie | Z portu USB |
| Pobór mocy | Max. 2.5 W |
| AKCESORIA | |
| Stojak mikroskopowy | W komplecie |
| Podkładka ESD | W komplecie |
| Wymiary gabarytowe | 410 x 230 x 420 mm |
| Kod zamawiania | OPTPI64ILTMO2XT050 |
| Dodatkowe uwagi | 1) Deklaracja dokładności obowiązuje od 150 °C |
