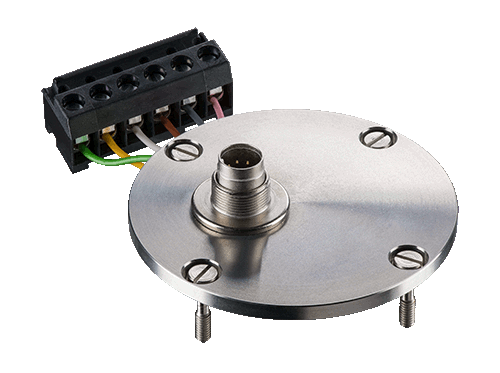

Pokrywa ze złączem
  • Pokrywa ze złączem

Pokrywa ze złączem

Niezbędna do integracji pirometrów CSlaser i CTlaser z obudową chłodzącą
Przeniesienie złącza na tył pirometru
Różne długości kabli do 15 m
Wysoka odporności kabli do 180°C

Zapytaj o produkt
Pokrywa ze złączem

Opis produktu

Do zamontowania pirometru CTlaser lub CSlaser w obudowie CoolingJacket Advanced wymagana jest wersja ze złączem. Zapewnia to integrację wtyczki złącza z tylną płytą głowicy pirometru. Jeśli pirometr nie został pierwotnie zamówiony w wersji ze złączem, ten zestaw umożliwia przeniesienie złącza na tylną płytę głowicy pirometrów CSlaser i CTlaser.

Parametry techniczne

Dane ogólne

Temperatura pracy: 0…85°C (opcjonalnie 180°C)
Temperatura przechowywania: 0…70°C
Średnica kabla: 4.80 mm
Masa kabla: 24.40 kg/km

Przyporządkowanie pinów i kolorów żył

  1. Żółty - sygnał detektora (+)
  2. Brązowy - czujnik temperatury głowicy
  3. Biały - czujnik temperatury głowicy
  4. Zielony- sygnał detektora (-)
  5. Szary - zasilanie lasera (–)
  6. Różowy - zasilanie lasera (+)
  7. Nieużywany

Zawartość kompletu

  • 1x pokrywa ze złączem
  • 1x zestaw wkrętów mocujących
  • 1x kabel o żądanej długości (3, 8 lub 15 m)
