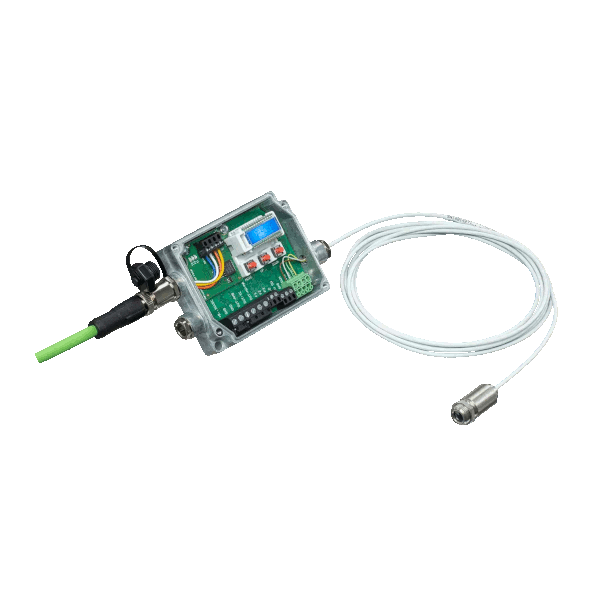

Moduł interfejsu Profinet do pirometrów CT, CTlaser i CTratio

Profinet to standard sieci przemysłowych Ethernet do wymiany danych w czasie rzeczywistym, umożliwiający efektywną komunikację między sterownikami, czujnikami i elementami wykonawczymi automatyki przemysłowej. Wykorzystanie Profinetu z pirometrami zapewnia szybki i dokładny monitoring i kontrolę temperatury w produkcji. Zestaw interfejsu Optris Profinet, łatwy w montażu w obudowach elektronicznych pirometrów Optris CT, CTlaser lub CTratio, ułatwia bezproblemową integrację. 4-pinowe złącze M12 z kodowaniem D zapewnia niezawodną transmisję danych z prędkością do 100 Mb/s i oferuje stopień ochrony IP67. Konfiguracja jest uproszczona dzięki plikowi GSD, który umożliwia dynamiczną regulację parametrów podczas pracy. Ustawienia są przechowywane wewnętrznie, zachowując funkcjonalność nawet po wymianie obudowy elektronicznej, co gwarantuje niezawodną i wydajną pracę w przemyśle.

Moduł interfejsu Profinet mapuje różne dane pirometru, w tym temperaturę obiektu, temperaturę wewnętrzną i stan urządzenia, do swojego zespołu wejściowego. Informacje te są następnie przesyłane do sieci Profinet za pomocą protokołu CIP. Podczas fazy inicjalizacji moduł interfejsu Profinet przesyła dane konfiguracyjne urządzenia, które można skonfigurować za pomocą oprogramowania do programowania sterowników PLC. Ponadto moduł interfejs CT Profinet umożliwia modyfikację podzbioru parametrów czujnika w trybie wymiany danych, wykorzystując różne klasy.

Parametry ogólne

• Stopień ochrony: IP67
• Temperatura pracy: -20…80°C
• Wilgotność względna: 10…95%, bez kondensacji

Podstawowe cechy płytki interfejsu

• Protokół komunikacji: Modbus TCP, Ethernet TCP/IP
• Prędkość transmisji: 100 Mb/s w trybie pełnego dupleksu
• Złącze: 1x Ethernet 10/100 Base-T (RJ45) lub 4-pinowe, przemysłowe złącze M12 z kodowaniem D
• Konfiguracja adresu: statyczny lub DHCP
