Kabel sygnałowy I/O dla pirometru CSvision

Kabel do wyjść analogowych, sygnałów I/O, RS485
Doskonała odporność na chemikalia
Elastyczność w niskich temperaturach
Doskonała izolacja elektryczna
Dostępna wersja dla temperatury 180°C
Długości do 15 m

Zapytaj o produkt
Kabel sygnałowy I/O dla pirometru CSvision

Opis produktu

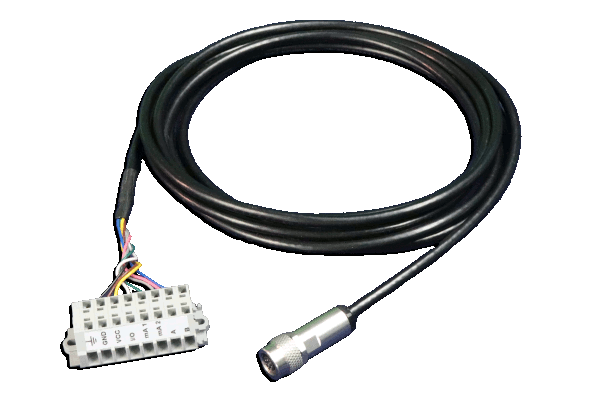

7-żyłowy kabel, wyposażony w 7-pinowe złącze z jednej strony i kostkę zaciskową z drugiej, został zaprojektowany do podłączania przemysłowych wyjść i wejść analogowych, interfejsu RS485 i Modbus RTU. Charakteryzuje się wyjątkową odpornością na chemikalia i rozpuszczalniki, co zapewnia trwałość w trudnych warunkach. Kabel ten zachowuje wysoką odporność w ekstremalnych warunkach, wyróżniając się doskonałą odpornością na temperaturę i elastycznością w niskich temperaturach. Zapewnia również doskonałą izolację elektryczną, co czyni go niezawodnym wyborem do zastosowań przemysłowych. Umożliwiając parametryzację, transmisję danych i przełączanie alarmów, kabel ten zapewnia precyzyjne i niezawodne monitorowanie temperatury oraz sterowanie w różnych zastosowaniach. Dostępny w dwóch zakresach temperatur – do 80°C lub 180°C – standardowo jest dostępny w długościach 3 m, 8 m i 15 m.

Dane techniczne

Parametry ogólne

Temperatura pracy: 80°C lub 180°C (90°C wersja do prowadników kablowych)
Temperatura przechowywania: 0…60°C
Kolor: czarny lub szary (wersja z prowadnikiem kablowym)
Materiał: PFA lub FEP, 6YM1 zgodnie z VDE 0207 część 6 (wersja do 250°C)
Średnica zewnętrzna: 4.80 mm
Masa: 24.4 kg/km lub 38 kg/km (wersja do 250°C)

Parametry elektryczne

Przewód:

  • Skrętka miedziana goła 7×0,20 mm AWG 24 (180°C)
  • Skrętka miedziana cynowana zgodnie z ASTM B 286 (250°C)
  • Skrętka miedziana goła, linka supercienka (prowadniki kablowe)

Izolacja żył:

  • PVC YI1,2,4,5,7 DIN VDE 0207 Część 4, TI51/52/54
  • PFA lub FEP, 6YI1 zgodnie z VDE 0207 Część 6 (250°C)

Płaszcz zewnętrzny:

  • PVC YM1,2,3,5 DIN VDE 0207 Część 5 TM51/52, EN 50290-2-22, UL 758 14.1 105°C, Shore A 88 ± 3 (180°C)
  • FEP, 6YM1 zgodnie z VDE 0207 Część 6 (250°C)
  • PUR, TMPU zgodnie z DIN VDE 0282 Część 10 + HD 22.10 z matową powierzchnią (wersja do prowadników kablowych)

Parametry fizyczne

Typ kabla: kabel I/O
Złącze 1: 7-pinowa listwa zaciskowa WAGO
Złącze 2: 7-pinowy wtyk kompatybilny z pirometrem CSvision

Przyporządkowanie kolorów żył do sygnałów

  • żółty - Vcc (>8 V)
  • brązowy - GND
  • biały - sygnał uniwersalny I/O
  • zielony - wyjście mA (1)
  • szary- wyjście mA (1)
  • różowy - RS485 (A)
  • niebieski - RS485 (B)
